上海喬邑閥門制造有限公司是【Z644TC雙閘氣鎖耐磨陶瓷閥】的生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!
一、雙閘氣鎖耐磨陶瓷閥概述:

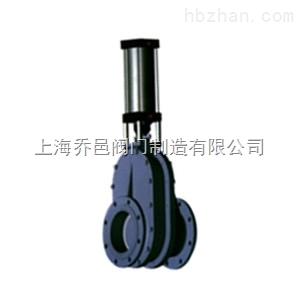

Z644TC雙閘氣鎖耐磨陶瓷閥產品主體采用鑄鋼、鑄鐵、耐磨陶瓷組合而成,填料采用氟橡膠和碳素纖維盤根。雙閘氣鎖耐磨陶瓷閥采用新型陶瓷材料制作閥門的密封部件和易損部件,提高了閥門產品的耐磨性、防腐性及密封性,大大延長了閥門的使用壽命。
二、雙閘氣鎖耐磨陶瓷閥安裝、使用要點:
1、安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。
2、嚴禁裝上閥門后施焊法蘭,以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當,法蘭兩邊加墊片。
3、兩管道中心與閥門通徑中心應保持同軸,法蘭面應平整,不允許法蘭面有較大的偏斜,以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻對稱。
三、雙閘氣鎖耐磨陶瓷閥相關參數:
型號::雙閘氣鎖耐磨陶瓷閥
|
連接形式:法蘭
|
主體材料:陶瓷
|
公稱通徑:15-800(mm)mm
|
適用介質:水,干灰等介質
|
材質:不銹鋼
|
密封形式:軟密封型
|
外形:中型
|
流動方向:單向
|
驅動方式:雙閘氣鎖耐磨陶瓷出料閥
|
零部件及配件:配件
|
用途:截止
|
壓力環境:常壓
|
工作溫度:常溫
|
類型(通道位置):二通式
|
四、雙閘氣鎖耐磨陶瓷閥連接尺寸:
通徑mm
|
連接尺寸
|
外形尺寸及配制執行器(mm)
|
DN
|
D
|
K
|
d
|
b
|
Z-φd
|
L
|
H
|
FQGA
|
80
|
200
|
160
|
132
|
15
|
8-Ф18
|
235
|
578
|
100﹡100
|
100
|
220
|
180
|
156
|
16
|
8-Ф18
|
240
|
746
|
125﹡120
|
125
|
250
|
210
|
185
|
16
|
8-Ф18
|
240
|
825
|
125﹡145
|
150
|
285
|
240
|
210
|
18
|
8-Ф22
|
255
|
920
|
160﹡170
|
200
|
340
|
295
|
266
|
20
|
8-Ф22
|
334
|
1120
|
200﹡230
|
225
|
365
|
325
|
295
|
24
|
8-Ф22
|
334
|
1156
|
200﹡245
|
250
|
395
|
350
|
320
|
26
|
12-Ф22
|
334
|
1372
|
200﹡285
|
|
|
|
上海喬邑閥門為您提供專業的【Z644TC雙閘氣鎖耐磨陶瓷閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
