商品介紹

品牌:上海喬邑

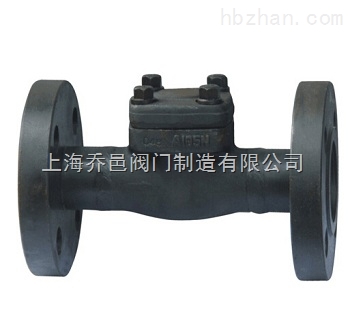

商品名稱:鍛鋼止回閥H41H

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【H41H鍛鋼止回閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

H41H鍛鋼止回閥產品介紹：

H41H鍛鋼止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。

鍛鋼止回閥應用范圍：

鍛鋼止回閥有三種體蓋連接設計形式。第一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封

鍛鋼止回閥標準規范：

設計制造標準：JB/T 7746、API602
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
承插焊標準：JB/T 1751、ASME B16.11
螺紋連接標準：GB 7306、ASME B2.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

鍛鋼止回閥標準材質：

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	墊片	304夾柔性石墨		316夾PTFE
4	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	銘牌	SS
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	球	A182 F420	A182 F304	A182 F304	A182 F304
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃-425℃	-29℃-550℃	-29℃-200℃

鍛鋼止回閥主要尺寸及重量:

規格		S		L	T			H (開) ≈	重量（㎏） ≈
英制	公制	JNSI	JIS		ANSI	ISO、BS	JIS		900～1500Lb
英制	公制	JNSI	JIS		NPI牙型60	RC牙型55	PT牙型55		900～1500Lb
1/2	15	21.8	22.2	79	1/2			61	1.4
3/4	20	27.1	27.7	92	3/4			65	1.5
1	25	33.8	34.5	111	1			79	3.1
1 1/4	32	42.6	43.2	120	1 1/4			95	3.9
1 1/2	40	48.7	49.1	152	1 1/2			103	5.6
2	50	61.1	61.1	172	2			118	8.9
