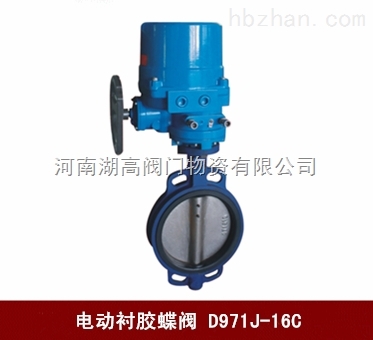

電動全襯膠對夾蝶閥D971J-16C

產品概述

電動全襯膠對夾蝶閥是一種襯膠環保防腐蝶閥，不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。全襯膠電動蝶閥可根據不同工況條件，選置不同橡膠襯里的閥體以及不同材質（全襯膠、半襯膠、全襯氟及不銹鋼）的蝶板，以適應不同的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。 電動襯膠蝶閥可以廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中，以確保不同使用條件下的密封性、耐腐性。

電動全襯膠/全襯氟對夾蝶閥結構圖

產品特點

1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。

2、密封面耐磨性好（橡膠耐磨性是銅的七倍）。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、橡膠材料無任何毒性，并且抗菌、抗霉。產品價格是不銹鋼閥門的三分之一。

主要技術參數

閥體

閥體形式 直通鑄造閥

公稱通徑 DN50～1000mm

公稱壓力 PN1.0、1.6 MPa

法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

連接形式 法蘭式、對夾式

閥蓋形式 一體式

壓蓋型式 壓板壓緊式

密封填料 V型聚四氟乙烯填料、柔性石墨填料

閥內件

閥板形式 蝶形

流量特性 線性

執行機構

執行器型號 DZW、HQ、CHR、381R

主要技術參數

電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP67

隔爆標志：ExdⅡBT4

手操功能：手柄

環境溫度：-25～+70℃

環境濕度：≤95%

主要零件材料

閥體、底座 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈 各種橡膠、聚四氟

閥桿 2Cr13、不銹鋼

填料 V型聚四氟乙烯填料、柔性石墨填料

主要性能指標

公稱通徑DN(mm) 50～1000

允許壓差(MPa) ≤ 公稱壓力

動作范圍 0～90°

泄露量 零泄露

基本誤差 ±2.5%

回差 ±2.5%

死區 1% (可調)

主要性能規范

公稱通徑DN(mm) 50-1800

公稱壓力 PN(MPa) 0.6 1.0 1.6

試驗壓力 強度試驗 0.9 1.5 2.4 密封試驗 0.66 1.1 1.76 低壓氣密試驗 0.6 0.6 0.6

適用介質 水、蒸汽、油品、污水及有腐蝕性介質
