河南Q614F氣動螺紋三通球閥廠家,氣動螺紋三通球閥價格
氣動螺紋三通球閥 氣動三通球閥 氣動螺紋球閥
品牌
湖高型號
Q614F瀏覽次數
111 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Q614F氣動螺紋三通球閥廠家,氣動螺紋三通球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

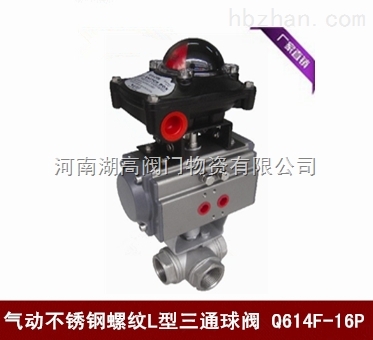

Q614F氣動螺紋三通球閥
產品概述
Q614F氣動螺紋三通球閥由GT、SR、ST、AT、AW系列單雙作用氣動活塞式執行器與高平臺內螺紋L型三通球閥組成，L型三通球閥為四閥座密封三通球閥，其任一通道均可用作入口而無泄漏，本產品結構緊湊合理，安裝及其方便，L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
Q614F氣動螺紋三通球閥結構圖
Q614F氣動內螺紋三通球閥當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°，氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟，其回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置，配備dingwei器可調節閥門管道流量，廣泛適用于石化、冶金、電力、輕工、醫藥等工業部門中對介質流向進行切換以及對介質的分流或混合流。
Q614F不銹鋼氣動螺紋三通球閥主要零部件材料表
序號
零件名稱
材質名稱
1
閥體
WCB
CF8
CF8M
2
閥蓋
WCB
CF8
CF8M
3
球體
2Cr13/304
CF8
CF8M
4
墊片
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
5
閥桿
2Cr13/304
CF8
CF8M
6
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
7
大薄片
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
螺母
35CrMoA
CF8
CF8M
9
螺帽
35CrMoA
CF8
CF8
10
連接支架
WCB
CF8
CF8
11
皮套
塑料
塑料
塑料
12
連接套
WCB
CF8
CF8M
Q614F氣動螺紋L型三通球閥主要執行器技術參數表
氣動
執行機構
型號
GT、SR、ST、AT、AW系列單雙作用氣動執行器
氣源壓力
0.4～0.7MPa(凈化壓縮空氣)
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
配用附件
dingwei器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式
單作用執行機構：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
雙作用執行機構：氣關式(B)—失氣時閥位保持(FL)；氣開式(K)—失氣時閥位保持(FL)Q614F氣動不銹鋼螺紋三通球閥主要外形尺寸表
公稱通徑
DN(mm)
SIZE
G(in)
主要尺寸(mm)
執行器型號
d
L
L0
L1
L2
H
S
15
1/2″
10
68
34
140/178
62/75
130/136
26
GTD52/GTE65
20
3/4″
15
78
39
140/178
62/75
135/141
32
GTD52/GTE65
25
1″
20
86
43
140/214
62/91
139/173
38
GTD52/GTE80
32
11/4″
25
111
55.5
164/214
75/91
158/186
49
GTD65/GTE80
40
11/2″
32
126
63
164/246
75/101
165/203
56
GTD65/GTE90
50
2″
38
143
71.5
190/295
91/112
202/228
70
GTD80/GTE100
歡迎選購河南湖高閥門物資有限公司【氣動不銹鋼內螺紋L型三通球閥Q614F-16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
