河南D941J電動襯膠蝶閥現貨直銷,電動襯膠蝶閥價格優惠
電動襯膠蝶閥 襯膠蝶閥 電動蝶閥
品牌
湖高型號
D941J瀏覽次數
188 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南D941J電動襯膠蝶閥現貨直銷,電動襯膠蝶閥價格優惠
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

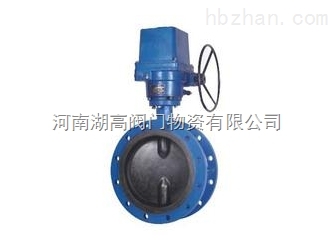

D941J電動襯膠蝶閥
產品概述
D941J電動襯膠蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，而且具有無毒、抗菌、防霉等特點，更有操作力矩小，維修方便，外形美觀等突出優點。電動襯膠法蘭蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D941J電動襯膠蝶閥結構圖
D941J電動 襯膠蝶閥主要技術參數
公稱通徑DN(mm)
DN50～1200 公稱壓力 PN(MPa) 0.6 1 1.6 試驗壓力 強度試驗 0.9 1.5 2.4 密封試驗 0.66 1.1 1.76 低壓氣密試驗 0.5～0.7 適用介質 空氣、水、污水、蒸氣、煤氣、油品 D941J電動 襯膠蝶閥主要零部件
零件名稱 材料 閥體 球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR 蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 閥桿 2Cr13、不銹鋼 填料 O型圈、柔性石墨 D941J電動襯膠法蘭蝶閥主要性能參數
設計標準 GB/T2238-1989 法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78 結構長度 GB/T12221-1989 壓力試驗 GB/T13927-2000；JB/T9092-1999 D941J電動法蘭襯膠蝶閥外形尺寸
公稱通徑(DN) 主要尺寸 法蘭尺寸 L L1 H H1 1.0MPa 1.6MPa D D1 n-Фd D D1 n-Фd 50 108 43 63 530 165 125 4-18 165 125 4-18 65 112 46 70 530 185 145 4-18 185 145 4-18 80 114 46 83 565 200 160 4-18 200 160 8-18 100 127 52 105 600 220 180 8-18 220 180 8-18 125 140 56 115 640 250 210 8-18 250 210 8-18 150 140 56 137 705 285 240 8-22 285 240 8-22 200 152 60 164 775 340 295 8-22 340 295 12-22 250 165 68 206 945 395 350 12-22 405 355 12-26 300 178 78 230 1070 445 400 12-22 460 410 12-26 350 190 78 248 1140 505 460 16-22 520 470 12-26 400 216 102 289 1210 565 515 16-26 580 525 16-26 450 222 114 320 1335 615 565 20-26 640 585 16-30 500 229 127 342 1415 670 620 20-26 715 650 20-30 600 267 154 413 1605 780 725 20-30 840 770 20-33 700 430 165 478 1844 895 840 24-30 910 840 24-36 800 470 190 525 2040 1015 950 24-33 1025 950 24-39 900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39 1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42 1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48 歡迎選購河南湖高閥門物資有限公司【D941J電動襯膠蝶閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
