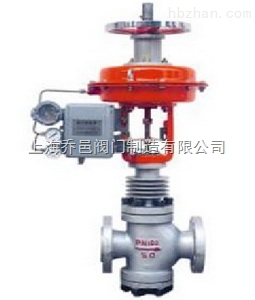

氣動蒸汽減壓閥Y645H/Y645Y
Y645H/Y645Y氣動蒸汽減壓閥參數 Y645H/Y645Y氣動蒸汽減壓閥尺寸 Y645H/Y645Y氣動蒸汽減壓閥規格
品牌
上海喬邑型號
Y645H/Y645Y瀏覽次數
95 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動蒸汽減壓閥Y645H/Y645Y
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【Y645H/Y645Y氣動蒸汽減壓閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
Y645H/Y氣動減壓閥
相關型號：Y645H/Y-16/25/40/64/100/160
結構特點和用處：
Y645H/Y645Y氣動蒸汽減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用多彈簧直行程氣動執行器實現遙控和自動控制。
本系列產品的減壓比用到0.6較為合適。
Y645H/Y645Y氣動蒸汽減壓閥主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
主要技術參數和性能指標：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
最佳減壓比0.6 |
|||||
|
滲漏量 |
0.5%QMax |
|||||
|
溫量-壓力等級 |
ANSI B16.34 |
|||||
主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 |
304 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
墊片 |
柔性石墨/1Cr18Ni9 |
|
導向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
流量系數(Cv)：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
15 |
20 |
35 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
外形尺寸(PN1.6-4.0)： 單位：mm
|
公稱通徑DN |
外 形 尺 寸 |
|||
|
L |
L1 |
H |
Hl |
|
|
50 |
300 |
150 |
880 |
190 |
|
65 |
340 |
170 |
890 |
205 |
|
80 |
380 |
190 |
910 |
215 |
|
100 |
400 |
215 |
950 |
240 |
|
125 |
430 |
225 |
990 |
275 |
|
150 |
450 |
230 |
1090 |
320 |
|
200 |
500 |
260 |
1160 |
340 |
|
250 |
550 |
285 |
1230 |
370 |
|
300 |
750 |
395 |
1370 |
460 |
|
350 |
850 |
445 |
1450 |
530 |
|
400 |
950 |
550 |
1570 |
660 |
|
500 |
1130 |
680 |
1780 |
800 |
外形尺寸(PN6.4-16.0)： 單位：mm
|
稱通徑DN |
外 形 尺 寸 |
|||
|
L |
L1 |
H |
Hl |
|
|
50 |
300 |
150 |
880 |
200 |
|
65 |
340 |
170 |
890 |
215 |
|
80 |
380 |
190 |
910 |
225 |
|
100 |
400 |
215 |
950 |
250 |
|
125 |
430 |
225 |
990 |
285 |
|
150 |
450 |
230 |
1090 |
330 |
|
200 |
500 |
260 |
1160 |
355 |
|
250 |
550 |
285 |
1230 |
390 |
|
300 |
750 |
395 |
1370 |
480 |
|
350 |
850 |
445 |
1450 |
550 |
|
400 |
950 |
550 |
1570 |
700 |
|
500 |
1130 |
680 |
1780 |
820 |
上海喬邑閥門為您提供優質的【Y645H/Y645Y氣動蒸汽減壓閥】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
