商品介紹

品牌:上海喬邑

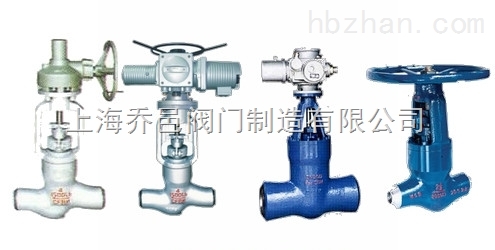

商品名稱:美標磅級高壓電站截止閥J61Y

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【J61Y美標磅級高壓電站截止閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

J61Y美標磅級高壓電站截止閥適應于ANSI CLASS 1500-3500LB，工作-29～570度的石油，化工，火力電站等各種工況的管路上，切斷或接通介質．適用介質：水、石油、蒸汽等。

結構優勢與特點：

1，產品設計制造按ANSIB16.34,E101標準，可與進口設備直接配套使用．
2，閥門中腔采用自緊式密封結構，內腔壓力越高密封性能越好，支管兩端為對焊接，適應不同的接管要求．
3，閥體，閥蓋有足夠的強度和剛性．通道流暢，流體阻力小．
4，閥瓣和閥座的密封面采用司太立（STELLITE）鈷革硬質合金堆焊而成，密封面硬度高，耐磨，耐高溫，耐腐蝕，抗擦傷性能好，使用壽命長．
5，閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性．
6，閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩．
7，閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏．
8，電動截止閥的開啟和關閉由電動裝備來控制，電動裝置分別配有專用電機，減速機，轉矩控制機構，現場操作機構，手動，電動切換機構．除就地操作外，還可進行遠距離操作．

主要性能規范：

殼體材料	適用溫度	適用介質
ASTM A216 WCB	≤425	蒸汽、水
ASTM A217 WC1	≤450
ASTM A217 WC6	≤550
ASTM A217 WC9	≤590

主要零件的材料說明：

零件名稱	材料牌號
閥體	WCB	WC1	WC6	WC9
閥瓣	25	15CrMoA	12Cr1MoA	12Cr1MoA
閥蓋	25	15CrMoA	12Cr1MoA	12Cr1MoA
閥座	25	15CrMoA	12Cr1MoA	12Cr1MoA
閥桿	1Cr17Ni2 2Cr13	1Cr17Ni2 38CrMoAIA	SUH600	SUH600
支架	WCB	WCB	20Cr1Mo1VA	20Cr1Mo1VA
支架	WCB	WC1	20Cr1Mo1VA	20Cr1Mo1VA
密封環				F軟鋼
填料	增強柔性石墨
閥桿螺母	ZQA19-4、ZCuZn25AI6Fe3Mn3、A439 GrD2
蝶型彈簧	60Si2Mn

主要外形尺寸：
J61Y-1500Lb

公稱通徑NPS(in.)	主要外形尺寸和連接尺寸(mm)				重量(kg)
公稱通徑NPS(in.)	D	L	H	Do	重量(kg)
3	65	390	820	510	160
4	80	480	910	560	240
5	103	580	985	610	270
6	124	630	1105	800	440

J61Y-2000Lb J61Y-2500L

公稱通徑NPS(in.)	主要外形尺寸和連接尺寸(mm)						重量(kg)
公稱通徑NPS(in.)	D		L	H		Do	重量(kg)
2 1/2	52△	47*	420	815△	840*	510	160	250
3	62△	55*	470	895△	940*	560	200	290
4	80△	73*	570	975△	1045*	610	270	350
5	98△	88*	660	1045△	1275*	700	340	400
6	120△	104*	760	1246△	1400*	800	470	500

注：△--J61Y-2000Lb，*--J61Y-2500Lb
J61Y-3500Lb

公稱通徑NPS(in.)	主要外形尺寸和連接尺寸(mm)				重量(kg)
公稱通徑NPS(in.)	D	L	H	Do	重量(kg)
2 1/2	38	480	890	460	235
3	48	640	1030	560	425
4	55	800	1155	610	500

主要尺寸和重量

公稱通徑NPS(in.)	主要外形尺寸和連接尺寸(mm)						電動裝置*	重量（kg）
公稱通徑NPS(in.)	D	L	H	Do	L1	L2	電動裝置*	重量（kg）
J961Y-1500Lb
3	64	390	1030	305	400	555	SMC-OO	265
3	64	390	1077	305	410	565	SMC-O	270
4	84	480	1030	305	410	565	SMC-O	384
4	84	480	1070	305	420	645	SMC-1	490
5	100	580	1125	305	420	654	SMC-1	520
5	100	580	1135	457	440	688	SMC-2	642
6	125	630	1681	305	420	654	SMC-1	804
8	158	770	1860	305	420	654	SMC-1	948
J961Y-2000Lb
2 1/2	50	420	975	305	410	565	SMC-O	340
2 1/2	50	420	1015	305	420	654	SMC-1	406
3	60	470	1060	305	410	565	SMC-0	388
3	60	470	1095	305	420	654	SMC-1	470
4	80	570	1220	305	420	654	SMC-1	542
4	80	570	1235	457	440	688	SMC-2	606
5	96	660	1425	457	440	688	SMC-2	646
5	96	660	1500	610	690		SMC-3	874
6	118	760	1480	457	440	688	SMC-2	780
6	118	760	1560	610	690		SMC-3	1100
J961Y-2500Lb
2 1/2	46	420	975	305	410	565	SMC-O	390
2 1/2	46	420	1015	305	420	654	SMC-1	600
3	54	470	1065	305	410	565	SMC-0	430
3	54	470	1095	305	420	654	SMC-1	640
4	70	570	1220	305	420	654	SMC-1	700
4	70	570	1235	457	440	688	SMC-2	722
5	88	660	1425	457	440	688	SMC-2	772
5	88	660	1500	610	690		SMC-3	810
6	104	760	1480	457	440	688	SMC-2	872
6	104	760	1685	610	690		SMC-3	917
J961Y-3500Lb
2 1/2	38	480	945	305	400	555	SMC-00	342
2 1/2	38	480	1025	305	410	565	SMC-0	375
3	48	640	1150	305	410	565	SMC-0	565
3	48	640	1185	305	420	654	SMC-1	675
4	60	762	1366	305	710	565	SMC-0	810
4	60	762	1300	457	440	688	SMC-2	872
5	74	864	1530	457	440	688	SMC-2	920
6	88	965	1725	610	690		SMC-3	1100
