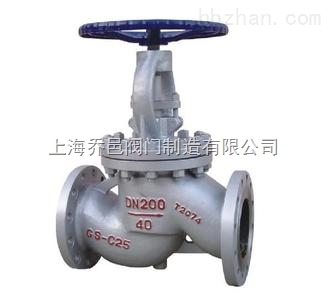

J41H撞擊式帶軸承大口徑截止閥
J41H撞擊式帶軸承大口徑截止閥參數 J41H撞擊式帶軸承大口徑截止閥尺寸 J41H撞擊式帶軸承大口徑截止閥規格
品牌
上海喬邑型號
J41H瀏覽次數
91 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:J41H撞擊式帶軸承大口徑截止閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【J41H撞擊式帶軸承大口徑截止閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
J41H撞擊式帶軸承大口徑截止閥概述：
撞擊式(帶軸承)大口徑截止閥結構先進、密封可靠、性能優良、造型美觀。特別是啟閉采用了活絡連接結構，極大提高閥桿的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能。可以安裝管道的任何位置上，介質可在任意方向通過。
1.DN250以上采用先進的多密封，雙支架，采用導向運動（能極大提高抗水錘沖擊）、介質從上方進入，交好解決了大口徑截止閥啟閉力距大，密封無法關嚴，填料室跑冒、漏等問題，有力提高了閥門各項性能與使用范圍。（“關"的力矩是普通閥門的10%“開"的力矩是普通閥門的3%）。
2.不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。
3.合金鋼截止閥適用于耐高溫耐的蒸氣、油品管道上，具有耐高溫特點廣泛應用于給排水、冶金、蒸汽、電力、石油化工等行業，是現代工業中理想的通用管道控制部件。
壓力試驗 Pressure Test
|
公稱壓力NominalPressure |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 Shell Test |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封試驗 Water Seal Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封試驗Backseat Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
氣密封試驗 Air Seal Test |
0.5-0.7 |
|||||
主要零件材料及性能 Main Part Materials and Property
|
體、蓋、板 Body Cover Disc |
閥桿 |
密封面 Sealing Face |
墊片 |
填料 |
工作溫度℃ Working Temperature |
適用介質Suitable Medium |
|
|
WCB |
2Cr13 |
13Cr STL 木體材料 With Body Material 尼龍 Nylon |
增強柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE |
柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE
|
≤425 |
水 蒸汽 油品 Water Steam Petroleum Ptoducts |
|
|
WC1 |
38CrMoAl 25Cr2MoV |
≤450 |
|||||
|
WC6 |
≤540 |
||||||
|
WC9 |
≤570 |
||||||
|
C5 C12 |
≤540 |
||||||
|
ZGCr5Mo |
≤200 |
硝酸類Nitric acid |
|||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||||||
|
≤200 |
醋酸類Acetic acid |
||||||
|
ZG1Cr18Ni12Mo2Ti |
1Cr18Ni12Mo2Ti |
規格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
Do |
重量 Weight |
|
凸面 法蘭 16C |
10 |
130 |
90 |
60 |
40 |
14 |
4-14 |
198 |
120 |
4.9 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
218 |
120 |
5.3 |
|
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
258 |
140 |
7.0 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
275 |
160 |
7.4 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
280 |
180 |
8.3 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
330 |
200 |
12.6 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
350 |
240 |
14 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
400 |
280 |
22.7 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
355 |
280 |
29 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
415 |
320 |
32.8 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
460 |
360 |
79.5 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
510 |
400 |
93 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
710 |
400 |
179 |
|
|
250 |
622 |
405 |
355 |
320 |
30 |
12-25 |
786 |
450 |
441 |
|
|
300 |
698 |
460 |
410 |
375 |
30 |
12-25 |
925 |
500 |
646 |
上海喬邑閥門為您提供專業的【J41H撞擊式帶軸承大口徑截止閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
