鍛鋼法蘭端截止閥J41H
J41H鍛鋼法蘭端截止閥參數 J41H鍛鋼法蘭端截止閥尺寸 J41H鍛鋼法蘭端截止閥規格
品牌
上海喬邑型號
J41H瀏覽次數
91 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑

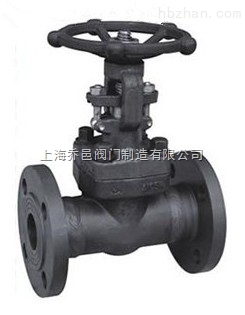

商品名稱:鍛鋼法蘭端截止閥J41H
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【J41H鍛鋼法蘭端截止閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品概述：
J41H鍛鋼法蘭端截止閥整體法蘭閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
設計規范：
鍛鋼截止閥制造按API602,BS5352,ANSI/ASME B16.34,試驗與驗收按API 598,標識按照MSS SP-25。
|
序號 |
零件名稱 | CS to ASTM |
AS to ASTM |
SS to ASTM |
|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 墊片 | Corrugated SS+graphite | SS+PTFE | ||
| 3 |
螺栓 |
A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 |
銷釘 |
A276 420 | A276 304 | ||
| 5 |
填料壓套 |
A276 410 | A182 F304(L) | A182 F316(L) | |
| 6 |
活節螺栓 |
A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 |
螺母 |
A194 2H | A194 4 | A194 8 | A194 8M |
| 8 |
閥桿螺母 |
A276 410 | |||
| 9 |
螺母 |
A194 2H | A194 4 | A194 8 | A194 8M |
| 10 |
銘牌 |
SS | |||
| 11 |
手輪 |
A197 | |||
| 12 |
填料壓板 |
A216 WCB | A351 CF8 | ||
| 13 |
填料 |
柔性石墨 | PTFE | ||
| 14 |
閥蓋 |
A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 |
閥桿 |
A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 |
閥瓣 |
A276 420 | A276 304 | A276 304(L) | A276 316(L) |
|
適用介質 |
水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸(mm)和重量：(kg)
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
| H(BW) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| H(開) | 207 | 207 | 240 | 258 | 330 | 355 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 柔性石墨 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
| BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 | |
上海喬邑閥門為您提供專業的【J41H鍛鋼法蘭端截止閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
