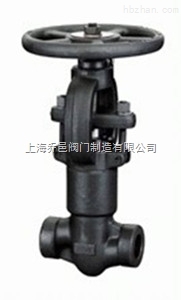

鍛鋼自密封截止閥J61Y
J61Y鍛鋼自密封截止閥參數 J61Y鍛鋼自密封截止閥尺寸 J61Y鍛鋼自密封截止閥規格
品牌
上海喬邑型號
J61Y瀏覽次數
80 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:鍛鋼自密封截止閥J61Y
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【J61Y鍛鋼自密封截止閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品概述：
J61Y鍛鋼自密封截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
結構和特征：
截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
采用以下結構：
全徑或縮徑
明桿支架式(OS&Y)
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型
零件材料：
| 序號 |
零件名稱 |
CS to ASTM | AS to ASTM |
SS to ASTM |
|
| Ttpe A105 | Type A182 F22 | Type A182 304(L) | A182 F316(L) | ||
| 1 |
閥體 |
A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 |
閥瓣 |
A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 |
閥桿 |
A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 |
密封螺母 |
A105 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 |
密封圈 |
A182 F304L | A182 F316L | ||
| 6 |
閥蓋 |
A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 |
銷釘 |
A276 420 | A182 F304 | ||
| 8 |
墊圈 |
A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 9 |
提升螺母 |
A194 2H | A194 4 | A194 8 | A194 8M |
| 10 |
填料 |
柔性石墨 | PTFE | ||
| 11 |
手輪 |
A276 420 | A182 F304 | ||
| 12 |
填料壓板 |
A216 WCB | A351 CF8 | ||
| 13 |
填料壓板 |
A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 14 |
螺母 |
A194 2H | A194 4 | A194 8 | A194 8M |
| 15 |
閥桿螺母 |
A276 410 | |||
| 16 |
手輪 |
A197 | |||
| 17 |
銘牌 |
SS | |||
| 18 |
螺母 |
A194 2H | A194 4 | A194 8 | A194 8M |
|
適用介質 |
水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量：（kg）
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
| H(開) | 900Lb～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 |
| 2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900Lb～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 34.3 | 52.8 |
| 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
上海喬邑閥門為您提供專業的【J61Y鍛鋼自密封截止閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
