商品介紹

品牌:上海喬邑

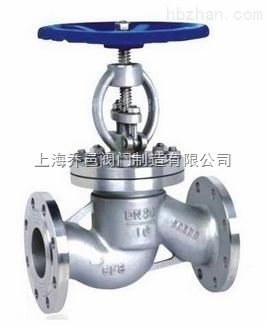

商品名稱:不銹鋼法蘭截止閥J41W

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【J41W不銹鋼法蘭截止閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品概述：

J41W不銹鋼法蘭截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。不銹鋼法蘭截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。不銹鋼法蘭截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。

產品持點：

(1)結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向
(7)全開時閥瓣經常受沖蝕。

性能范圍：

型號	公稱壓力	試驗壓力			工作溫度(℃)	適用介質
		強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸類
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸類
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸類
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸類

零件材料：

零件名稱	材料Material
	Q41W-16P-25P-40R	Q41W-16R-25P-40R
閥體、閥蓋	鉻鎳鈦鋼 Ci Ni Ti	鉻鎳鉬鈦鋼 Ci Ni Mo Ti Steel
閥板
閥桿
閥桿螺母	鋁鐵青銅
手輪	灰鑄鐵、可鑄鍛鐵

連接尺寸：

型號 Type	公稱通徑 DN	尺寸
型號 Type	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-16P(R)	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	40	200	145	110	85	310	18-3	4-18	200
	50	230	160	125	100	358	18-3	4-18	240
	65	290	180	145	120	373	18-3	4-18	280
	80	310	195	160	135	435	20-3	8-18	320
	100	350	215	180	155	500	20-3	8-18	360
	125	400	245	210	185	614	22-3	8-18	400
	150	480	280	240	210	674	24-3	8-23	400
	200	600	335	295	265	818	26-3	12-23	450
	250	730	405	355	320	969	30-3	12-25	550

連接尺寸：

型號 Type	公稱通徑 DN	尺寸
型號 Type	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-25P(R)	15	130	95	65	45	233	16-2	4-14	120
	20	150	105	75	55	275	16-2	4-14	140
	25	160	115	85	65	285	16-2	4-14	160
	32	180	135	100	78	302	18-2	4-18	180
	40	200	145	110	85	355	18-3	4-18	200
	50	230	160	125	100	362	20-3	4-18	240
	65	290	180	145	120	400	22-3	8-18	280
	80	310	195	160	135	430	22-3	8-18	320
	100	350	230	190	160	465	24-3	8-23	360
	125	400	270	220	188	550	28-3	8-25	400
	150	480	300	250	218	700	30-3	8-25	400
	200	600	360	310	278	780	34-3	12-25	450
	250	730	425	370	335	900	36-3	12-30	550

連接尺寸：

型號 Type	公稱通徑 DN	尺寸
型號 Type	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-40P(R)	15	130	95	65	45	233	16-2	4-14	40
	20	150	105	75	55	275	16-2	4-14	51
	25	160	115	85	65	285	16-2	4-14	58
	32	180	135	100	78	302	18-2	4-18	66
	40	200	145	110	85	355	18-3	4-18	76
	50	230	160	125	100	370	20-3	4-18	88
	65	290	180	145	120	408	22-3	8-18	110
	80	310	195	160	135	436	22-3	8-18	121
	100	350	230	190	160	475	24-3	8-23	150
	125	400	270	220	188	558	28-3	8-25	178
	150	480	300	250	218	720	30-3	8-25	204
	200	600	375	320	282	800	38-3	12-30	260
J41W-64P(R)	150	170	105	75	55	240	18-2	4-14	41
	20	190	125	90	68	280	20-2	4-18	51
	25	210	135	100	78	290	22-2	4-18	58
	32	230	150	110	82	325	24-2	4-23	66
	40	260	165	125	95	360	24-3	4-23	76
	50	300	175	135	105	410	26-3	4-23	88
	65	340	200	160	130	430	28-3	8-23	110
	80	380	210	170	140	465	30-3	8-23	121
	100	430	250	200	168	537	32-3	8-25	150
	125	500	295	240	202	630	36-3	8-30	176
	150	550	340	280	240	790	38-3	8-34	204
	200	650	405	345	300	910	44-3	12-34	260
