J941H/J941W電動法蘭截止閥/電動高壓截止閥/電動不銹鋼截止閥
一、電動法蘭截止閥產品概述

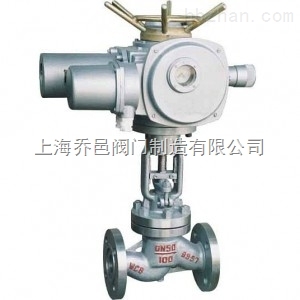

J941H電動法蘭截止閥是由電動執行機構和截止閥兩部分組成,電動法蘭截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。電動截止閥只適用于全開和全關,不允許作調節和節流。
二、電動法蘭截止閥產品特點
(1)結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小。
(2)密封面采用不銹鋼和硬質合金,使用壽命長。
(3)采用柔性石墨填料、密封可靠、操作輕便靈活。
(4)4、驅動方式分手動、電動、氣動、齒輪傳功,結構型式:彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
(5)廣泛適用于石油化工,火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
三、電動法蘭截止閥主要零件材料
閥體
|
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
|
閥瓣
|
WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
|
螺紋壓套
|
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
|
閥桿
|
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
|
閥蓋
|
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
|
填料
|
柔性石墨、PTFE
|
壓蓋
|
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
|
滑塊
|
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
|
電動執行器
|
殼體(HT200、WCB)
|
四、電動法蘭截止閥主要設計標準
設計與制造
|
GB/T12235
|
連接端尺寸
|
結構長度
|
GB/T12221
|
法蘭尺寸
|
JB/T79
|
檢驗與試驗
|
JB/T9092
|
材料
|
碳鋼
|
GB/T12229
|
不銹鋼
|
GB/T12230
|
合金鋼
|
Q/ZB66
|
標志
|
GB/T12220
|
供貨
|
JB/T7928
|
五、電動法蘭截止閥主要性能規范
壓力標準
|
公稱壓力(MPa)
|
試驗壓力(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
六、電動法蘭截止閥外形連接尺寸
公稱壓力PN(MPa)
|
公稱通徑DN(mm)
|
標準值
|
參考值
|
L
|
D
|
D1
|
n2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
質量(kg)
|
1.6
|
50
|
230
|
160
|
125
|
100
|
/
|
16
|
3
|
/
|
4-φ18
|
590
|
645
|
48
|
65
|
290
|
180
|
145
|
120
|
/
|
18
|
3
|
/
|
4-φ18
|
590
|
690
|
60
|
80
|
310
|
195
|
160
|
135
|
/
|
20
|
3
|
/
|
8-φ18
|
590
|
715
|
65
|
100
|
350
|
215
|
180
|
155
|
/
|
20
|
3
|
/
|
8-φ18
|
590
|
770
|
71
|
125
|
400
|
254
|
210
|
185
|
/
|
22
|
3
|
/
|
8-φ18
|
590
|
780
|
119
|
150
|
480
|
280
|
240
|
210
|
/
|
24
|
3
|
/
|
8-φ23
|
590
|
810
|
210
|
200
|
600
|
335
|
295
|
265
|
/
|
26
|
3
|
/
|
12-φ23
|
810
|
967
|
320
|
250
|
622
|
405
|
355
|
320
|
/
|
30
|
3
|
/
|
12-φ25
|
810
|
1143
|
550
|
300
|
698
|
460
|
410
|
375
|
/
|
30
|
4
|
/
|
12-φ25
|
830
|
1292
|
785
|
2.5
|
50
|
230
|
160
|
125
|
100
|
/
|
20
|
3
|
/
|
4-φ18
|
590
|
645
|
50
|
65
|
290
|
180
|
145
|
120
|
/
|
22
|
3
|
/
|
8-φ18
|
590
|
690
|
65
|
80
|
310
|
195
|
160
|
135
|
/
|
22
|
3
|
/
|
8-φ18
|
590
|
715
|
67
|
100
|
350
|
230
|
190
|
160
|
/
|
24
|
3
|
/
|
8-φ23
|
590
|
770
|
73
|
125
|
400
|
270
|
220
|
188
|
/
|
28
|
3
|
/
|
8-φ25
|
590
|
780
|
127
|
150
|
480
|
300
|
250
|
218
|
/
|
30
|
3
|
/
|
8-φ25
|
810
|
810
|
215
|
200
|
600
|
360
|
310
|
278
|
/
|
34
|
3
|
/
|
12-φ25
|
810
|
967
|
322
|
250
|
622
|
425
|
370
|
332
|
/
|
36
|
3
|
/
|
12-φ30
|
830
|
1143
|
585
|
300
|
698
|
485
|
430
|
390
|
/
|
40
|
4
|
/
|
16-φ30
|
830
|
1292
|
795
|
4.0
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
590
|
645
|
61
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
590
|
690
|
75
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
590
|
715
|
84
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8-φ23
|
590
|
770
|
101
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4.5
|
8-φ25
|
810
|
782
|
207
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
8-φ25
|
810
|
875
|
226
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4.5
|
12-φ30
|
810
|
1160
|
399
|
6.4
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ23
|
590
|
710
|
64
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8-φ23
|
590
|
750
|
77
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
3
|
4
|
8-φ23
|
590
|
785
|
86
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
3
|
4.5
|
8-φ25
|
810
|
837
|
171
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
3
|
4.5
|
8-φ30
|
810
|
1031
|
243
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
3
|
4.5
|
8-φ34
|
830
|
1066
|
296
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
3
|
4.5
|
12-φ34
|
830
|
1213
|
420
|
