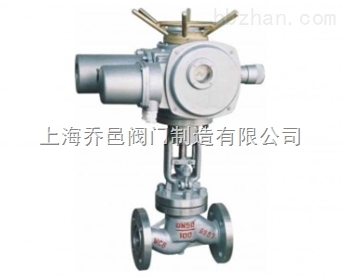

J941H電動鑄鋼截止閥
J941H電動鑄鋼截止閥參數 J941H電動鑄鋼截止閥尺寸 J941H電動鑄鋼截止閥規格
品牌
上海喬邑型號
J941H瀏覽次數
72 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:J941H電動鑄鋼截止閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【J941H電動鑄鋼截止閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
J941H電動鑄鋼截止閥 概述
J941H電動截止閥由截止閥與Z型多回轉電動執行器組成，有開關型、調節型兩種，工作電壓一般為380VAC,另外需要別的電壓可以定制。電動截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
J941H電動鑄鋼截止閥主要性能規范
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
|
試驗壓力（MPa） |
殼體強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
|
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
|
|
產品類型 |
適用介質 |
適用溫度（℃） |
|
J41HY-C型 |
水、蒸汽、油品 |
≤425℃ |
|
≤450℃ |
||
|
J41W-P型 |
硝酸類 |
≤2000℃ |
|
J41W-R型 |
醋酸類 |
≤200℃ |
|
J41Y-I型 |
水、蒸汽、油品 |
≤550℃ |
J941H電動鑄鋼截止閥主要連接尺寸及重量
|
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
標準值 |
參考值 |
||||||||
|
L |
D |
D1 |
n2 |
b |
f |
Z-φd |
L1 |
H |
質量(kg) |
||
|
1．6 |
50 |
230 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
590 |
645 |
48 |
|
65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
590 |
690 |
60 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
590 |
715 |
65 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
590 |
770 |
71 |
|
|
125 |
400 |
254 |
210 |
185 |
22 |
3 |
8-φ18 |
590 |
780 |
119 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
590 |
810 |
210 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
810 |
967 |
320 |
|
|
250 |
622 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
810 |
1143 |
550 |
|
|
300 |
698 |
460 |
410 |
375 |
30 |
4 |
12-φ25 |
830 |
1292 |
785 |
|
|
2.5 |
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-φ18 |
590 |
645 |
50 |
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-φ18 |
590 |
690 |
65 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-φ18 |
590 |
715 |
67 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-φ23 |
590 |
770 |
73 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-φ25 |
590 |
780 |
127 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-φ25 |
810 |
810 |
215 |
|
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-φ25 |
810 |
967 |
322 |
|
|
250 |
622 |
425 |
370 |
332 |
36 |
3 |
12-φ30 |
830 |
1143 |
585 |
|
|
300 |
698 |
485 |
430 |
390 |
40 |
4 |
16-φ30 |
830 |
1292 |
795 |
|
上海喬邑閥門為您提供專業的【J941H電動鑄鋼截止閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
