河南PQ340F/H/Y不銹鋼偏心半球閥廠家,不銹鋼偏心半球閥價格
不銹鋼偏心半球閥 偏心半球閥 不銹鋼球閥
品牌
湖高型號
PQ340F/H/Y瀏覽次數
83 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南PQ340F/H/Y不銹鋼偏心半球閥廠家,不銹鋼偏心半球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

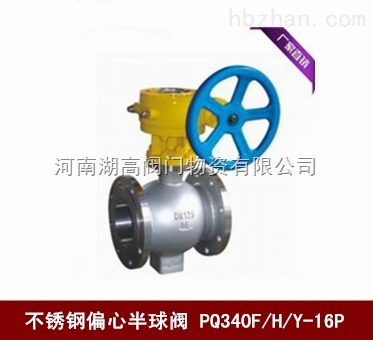

PQ340F/H/Y不銹鋼偏心半球閥
產品概述
PQ340F/H/Y不銹鋼偏心半球閥由閥體、偏心球體、主(從)動軸、上(下)軸套、球冠、壓圈、內(外)閥座等主要部件組成，其與管道的連接形式為法蘭連接，它通過轉動蝸輪機構，帶動偏心曲軸旋轉90°來實現閥門的啟閉，起到截斷介質的作用，該閥閥體及零部件采用不銹鋼材質，特別適合酸堿腐蝕類介質的輸送。本產品密封嚴禁，輸送有害氣體可達零泄露。廣泛用于天然氣、水蒸氣、油品類、酸堿類、煤粉煤灰、廢渣、泥漿、含顆粒狀、含纖維等介質。
PQ340F/H/Y不銹鋼偏心半球閥結構圖
PQ340F/H/Y 不銹鋼 偏心半球閥主要零部件材料表
序號
零件名稱
材料名稱
1
閥體/閥蓋
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
2
球體
1Cr18Ni9Ti表面特殊處理
0Cr18Ni12Mo2Ti表面特殊處理
3
閥桿
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
4
閥座
1Cr18Ni9Ti/PTFE
0Cr18Ni12Mo2Ti/PTFE
5
填料
柔性石墨
柔性石墨
6
螺栓
0Cr18Ni9
0Cr18Ni9
7
螺母
0Cr18Ni9
0Cr18Ni9
PQ340F/H/Y不銹鋼 偏心半球閥主要性能規范表
公稱壓力PN(Mpa)
0.6
1.0
1.6
2.5
4.0
6.4
常溫最大工作壓力(Mpa)
0.6
1.0
1.6
2.5
4.0
6.4
殼體強度試驗壓力(Mpa)
1.0
1.5
2.4
3.8
6.0
9.6
氣密封試驗壓力(Mpa)
0.6
0.6
0.6
0.6
0.6
0.6
高壓密封試驗壓力(Mpa)
0.7
1.1
1.76
2.75
4.4
7.1
滲漏率
＜0.1×DNmm³/s (符合GB/T13927-2008標準)
適用溫度(℃)
軟密封：-46℃~280℃；硬密封：-46℃~545℃
適用介質
天然氣、水蒸氣、油品類、酸堿類、煤粉煤灰、廢渣、泥漿、含顆粒狀、含纖維等介質。
傳動形式
蝸輪傳動
PQ340F/H/Y 不銹鋼偏心半球閥主要外形尺寸表
公稱壓力
PN(MPa)公稱通徑
DN(mm)
主要尺寸(mm)
L
D
D1
D2
b
f
Z-φd
0.6-1.6
-
參考偏心半球閥尺寸表或咨詢我廠銷售人員
2.5
40
125
145
110
85
18
3
4-18
50
140
160
125
100
20
3
4-18
65
190
180
145
120
22
3
8-18
80
178
195
160
135
22
3
8-18
100
200
230
190
160
24
3
8-23
125
254
270
220
188
28
3
8-25
150
267
300
250
218
30
3
8-25
200
292
360
310
278
34
3
12-25
250
330
425
370
332
36
3
12-30
300
390
485
430
390
40
4
16-30
350
430
550
490
448
44
4
16-34
400
530
610
550
505
48
4
16-34
450
660
600
555
-
20-34
-
-
500
630
730
660
610
52
4
20-41
600
800
840
770
718
56
5
20-41
700
900
955
875
815
60
5
24-48
800
1000
1070
990
930
64
5
24-48
4.0
40
125
145
110
85
18
3
4-18
50
140
160
125
100
20
3
4-18
65
190
180
145
120
22
3
8-18
80
178
195
160
135
22
3
8-18
100
200
230
190
160
24
3
8-23
125
254
270
220
188
28
3
8-25
150
267
300
250
218
30
3
8-25
200
292
375
320
282
38
3
12-30
250
330
445
385
345
42
3
12-34
300
390
510
450
408
46
4
16-34
350
430
570
510
465
52
4
16-34
400
530
655
585
535
58
4
16-41
450
580
680
610
560
60
4
20-41
500
630
755
670
612
62
4
20-48
600
800
890
795
730
62
5
20-54
700
900
995
900
835
68
5
24-54
800
1000
1135
1030
960
76
5
24-58
歡迎選購河南湖高閥門物資有限公司【不銹鋼偏心半球閥PQ340F/H/Y-16P 】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
