Q947Y電動固定球閥廠家,河南電動固定球閥現貨
電動固定球閥 電動球閥 固定球閥
品牌
湖高型號
Q947Y瀏覽次數
80 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:Q947Y電動固定球閥廠家,河南電動固定球閥現貨
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

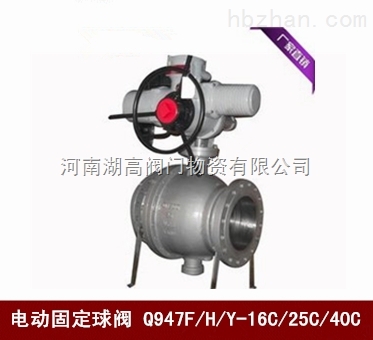

Q947Y電動固定球閥
產品概述
Q947Y電動固定球閥采用固定式球閥與高精度電動執行器組裝而成，主要適用于兩位切斷、調節的場合。固定球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。固定式電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
Q947Y電動固定球閥結構圖
Q947F/H/Y電動固定球閥主要在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；化工產品、醫藥和食品生產中；水電、火電和核電的電力生產系統中；城市和工業企業的給排水、供熱、和供氣系統中；農田的排灌系統中；治金生產系統中等得到廣泛應用。
Q947F/H/Y電動固定球閥主要零部件材料表
序號
零件名稱
材料名稱
Q947F/H/Y-C
Q947F/H/Y-P
Q947F/H/Y-R
Q947F/H/Y-RL
1
底座
WCB
CF8
CF8M
CF3M
2
左閥體
WCB
CF8
CF8M
CF3M
3
下閥軸
2Cr13
304
316
316L
4
右閥體
WCB
CF8
CF8M
CF3M
5
球體
2Cr13
304
316
316L
6
密封圈
聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼
7
彈簧
65Mn、不銹鋼
8
銷
25、35、45
9
上閥軸
2Cr13
304
316
316L
10
填料
柔性石墨+不銹鋼/聚四氟乙烯(PTFE)
11
支架
WCB
CF8
CF8M
CF3M
12
填料壓蓋
WCB
CF8
CF8M
CF3M
Q947F/H/Y電動固定球閥主要技術參數表
閥體形式
兩段式鑄造閥體
閥芯形式
"O"型球形閥芯
流量特性
近似快開型
泄漏量
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
可調范圍
250:1
基本誤差
±1%
死區
≤1%
回差
±1%
配置執行機構
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
設計與制造標準
GB12237-89
法蘭尺寸標準
JB/T74～90、GB9112～9131、HG20592-2009、SH3406-96
結構長度標準
GB12221-89
檢驗與試驗標準
JB/T 9092、GB/T13927
試驗壓力
(MPa)
公稱壓力(MPa)
1.6
2.5
4.0
6.4
10.0
強度試驗
2.4
3.75
6.0
9.6
15.0
密封試驗
1.76
2.75
4.4
7.04
11.0
氣密試驗
0.4～0.7MPa
Q947F/H/Y電動固定球閥主要執行機構性能參數表
電源電壓
AC220/380V，50/60Hz
輸出力矩
50N.M～2000N.M
動作范圍
0～90° 0～360°
動作時間
15秒/30秒/60秒
保護裝置
過熱保護
環境溫度
-30°～60°
手動操作
同附帶手柄操作
限位
電氣、機械二重限位
防護等級
相當于IP-65
防爆等級
ExdII BT4；特殊要求可定制ExdII BT6
位置測量
可選裝開關或電位計
驅動電機
8W/E
進線接口
PE1/2〞進線線鎖
Q947F/H/Y電動固定球閥主要外形尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸(mm)
L
H
H1
W
D
D1
D2
n-φd
1.6
50
216
325
415
102
276
197
165
125
99
4-φ18
65
241
335
425
114
276
197
185
145
118
4-φ18
80
283
365
445
127
360
256
200
160
132
8-φ18
100
305
400
490
152
360
256
220
180
156
8-φ18
125
356
420
510
184
360
256
250
210
184
8-φ18
150
394
440
530
219
380
328
285
240
211
8-φ22
200
457
470
560
273
380
328
340
295
266
12-φ22
250
533
545
635
360
390
328
405
355
319
12-φ26
300
610
580
670
395
390
328
460
410
370
12-φ26
350
686
-
-
430
-
-
520
470
429
16-φ26
400
762
-
-
470
-
-
580
525
480
16-φ30
500
914
-
-
580
-
-
715
585
609
20-φ33
600
1067
-
-
700
-
-
840
770
720
20-φ36
700
1245
-
-
800
-
-
910
840
794
24-φ36
2.5
50
216
325
415
102
276
197
165
125
99
4-φ18
65
241
335
425
114
276
197
185
145
118
8-φ18
80
283
365
445
127
360
256
200
160
132
8-φ18
100
305
400
490
152
360
256
235
190
156
8-φ22
125
356
420
510
184
360
256
270
220
184
8-φ26
150
394
440
530
219
380
328
300
250
211
8-φ26
200
457
470
560
273
380
328
360
310
274
12-φ26
250
533
545
635
360
390
328
425
370
330
12-φ30
300
610
580
670
395
390
328
485
430
389
16-φ30
350
686
-
-
430
-
-
555
490
448
16-φ33
400
762
-
-
470
-
-
620
550
503
16-φ36
500
914
-
-
580
-
-
730
660
609
20-φ36
600
1067
-
-
700
-
-
845
770
720
20-φ39
700
1245
-
-
800
-
-
960
875
820
24-φ42
注：H中左邊為配HQ尺寸，右邊為配HR尺寸；W中左邊為配HQ尺寸，右邊為配HR尺寸。
歡迎選購河南湖高閥門物資有限公司【電動固定球閥Q947F/H/Y-16C/25C/40C/63C/100C】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
