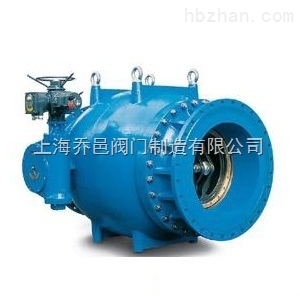

電動活塞式調流調壓閥HS941X

HS941X電動活塞式調流調壓閥參數 HS941X電動活塞式調流調壓閥尺寸 HS941X電動活塞式調流調壓閥規格

品牌

上海喬邑

型號

HS941X

瀏覽次數

95 次

所在地區

上海上海奉賢區

參考最低價

面議

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。上海喬邑閥門制造有限公司主要自控閥產品有：電動調節閥、氣動...

商品介紹

品牌:上海喬邑

商品名稱:電動活塞式調流調壓閥HS941X

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【HS941X電動活塞式調流調壓閥】是由上海喬邑閥門制造有限公司生產銷售的，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

HS941X電動活塞式調流調壓閥具有流量控制、減壓穩壓控制、泄壓持壓控制、放空消能等多種功能。該閥結構新穎、性能先進、運行可靠，可廣泛用于水利水電、冶金、石化、水司、市政、環保等行業各類供排水系統。

用途

電動調流調壓閥是借鑒德國、日本先進經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。

HS941X電動活塞式調流調壓閥主要用在水廠、電廠、引水工程等介質為水的管網系統，起調節管道介質流量、流態以及調節管網壓力的作用。電動調流調壓閥特點該閥最優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。該閥的控制系統可采用集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。如控制程度及精度要求不是很高，該閥的控制可以采用手動或普通電動形式。可以臥式安裝，也可以立式安裝。

性能保證值

技術參數（1MPa=10kgf/cm²）

項目	參數
公稱壓力(MPa)	0.6-6.4MPa
泄漏量	符合GB/T13927-1992標準規定
適用溫度(℃)	0～80
適用介質	清水、污水、原水等

電動型多功能錐形減壓/穩壓閥參數表

序號	項目	參數		備注
1	閥門名稱	電動型多功能活塞閥
2	公稱壓力	1.0MPa、1.6MPa
3	殼體試驗壓力	1.5PN
4	密封試驗壓力	1.1PN
7	整定壓力	1.0MPa	0.09-0.9 MPa	可按工況要求設定
		1.6MPa	0.10-1.4 MPa
		2.5 MPa	0.15-2.2 MPa
8	啟閉壓差	≤10%整定壓力

主要零件材料

序號	名稱	材料	序號	名稱	材料
1	前閥體	球墨鑄鐵QT450-12 鑄鋼 WCB	9	后閥體	球墨鑄鐵QT450-12 / 鑄鋼 WCB
2	曲柄	不銹鋼304	10	O型圈	丁腈橡膠
3	剪切銷	不銹鋼304	11	O型圈	丁腈橡膠
4	連桿	不銹鋼304	12	驅動軸	不銹鋼2Cr13
5	導流器	不銹鋼304	13	密封前銅套	ZCuSn10Zn2
6	活塞	不銹鋼304	14	密封銅套	ZCuSn10Zn2
7	連桿支承	不銹鋼304	15	緊固件	不銹鋼25
9	密封圈	丁腈橡膠	執行機構	智能型電裝

產品結構特征

電動活塞式調流調壓閥由前閥體、后閥體、閥桿、導流器和套筒等主要部件組成。采用不銹鋼制造的導流器固定在后閥體中腔，在其表面均勻的分布有噴流孔；套筒在活套在導流器上并與閥桿連接，通過外控部件控制套筒的位置，以調節閥門過流面積。外控部件可按照工況需求采用手動、電動、氣動和液動等多種形式。

1、閥體
閥體包括前閥體和后閥體，在后閥體內設有軸向對稱的流道。
2、導流器
導流器是多功能活塞閥的關鍵部件，壁面上有許多腰型槽，所有腰型槽根據工況與介質情況，按一定的組合規律布置。

工作原理

電動活塞式調流調壓閥-于導流器上，通過導流器導引。水流從導流器外流入，經過導流器上的噴流孔形成多束水流，在閥體中腔產出碰撞，達到消能的效果；節流發生在活塞邊緣與導流器的孔口之間，由于孔內水流速度很高，所以導流器選用的材質高度耐磨與抗腐蝕；同時因為碰撞發生的閥體流道中腔，有效降低了氣蝕和沖刷對閥體的影響，提高閥門使用壽命。主密封圈位于導流器的最前端，活塞在全行程上被導引，當被推動穿過主密封圈至全關位置時，閥門前后的差壓強迫主密封圈緊貼套筒外壁實現截斷。活塞通過連桿的引導在導流器內前后運動，閥桿借助曲柄與連桿傳動，當執行機構驅動閥桿順時針轉動時，活塞向后移動，開啟閥門；當執行機構驅動閥桿逆時針轉動時，活塞向前移動，關閉閥門。

主要技術特點

軸向對稱流道：閥體采用了軸向對稱流道，完全避免了不必要的流向改變，使噪音和紊流趨勢明顯降低。
壓力平衡：由于多功能錐形閥采用壓力平衡套筒，使得操作套筒的軸向力與閥門兩端的壓差無關，因此使用較小的執行機構就能達到快動的目的。

調節效果好：近乎數字式控制，通過改變過流孔的數量實現流道面積的變化，具有良好的線性調節特性。

電動型多功能活塞閥

電動執行器采用智能型，具有行程保護、力矩保護、缺相報警等多項功能。

主要外形尺寸與連接尺寸

PN1.0-PN2.5MPa電動活塞式調流調壓閥外型尺寸及連接尺寸表

公稱通徑	外形尺寸 mm （參考值）			連接尺寸 mm（標準值）
	外形尺寸 mm （參考值）			PN1.0 MPa				PN1.6 MPa				PN2.5 MPa
	L	H1	H2	D	D1	n-Φd	b	D	D1	n-Φd	b	D	D1	n-Φd	b
100	325	210	160	220	180	8-Φ18	22	220	180	8-Φ18	22	235	190	8-Φ22	24
125	325	240	190	250	210	8-Φ18	22	250	210	8-Φ18	22	270	220	8-Φ26	26
150	350	290	220	285	240	8-Φ22	24	285	240	8-Φ22	24	300	250	8-Φ26	28
200	400	330	310	340	295	8-Φ22	24	340	295	12-Φ22	24	360	310	12-Φ26	30
250	500	330	395	395	350	12-Φ22	26	405	355	12-Φ26	26	425	370	12-Φ30	32
300	600	420	460	445	400	12-Φ22	26	460	410	12-Φ26	28	485	430	16-Φ30	34
350	700	510	490	505	460	16-Φ22	26	520	470	16-Φ26	30	555	490	16-Φ33	38
400	800	655	520	565	515	16-Φ26	26	580	525	16-Φ30	32	620	550	16-Φ36	40
450	900	750	580	615	565	20-Φ26	28	640	585	20-Φ30	40	670	600	20-Φ36	46
500	1050	820	640	670	620	20-Φ26	28	715	650	20-Φ33	44	730	660	20-Φ36	48
600	1175	970	730	780	725	20-Φ30	34	840	770	20-Φ36	54	845	770	20-Φ39	58
700	1320	1050	850	895	840	24-Φ30	34	910	840	24-Φ36	40	960	875	24-Φ42	50
800	1600	1215	1020	1015	950	24-Φ33	36	1025	950	24-Φ39	42	1085	990	24-Φ48	54
900	1700	1350	1270	1115	1050	28-Φ33	38	1125	1050	28-Φ39	44	1185	1090	28-Φ48	58
1000	1900	1560	1390	1230	1160	28-Φ33	38	1255	1170	28-Φ42	46	1320	1210	28-Φ55	62
1200	2100	1750	1510	1455	1380	32-Φ39	44	1485	1390	32-Φ48	52	1530	1420	32-Φ55	70
1400	2420	2100	1625	1675	1590	36-Φ42	48	1685	1590	36-Φ48	58	1755	1640	36-Φ60	76
1600	2700	2435	1920	1915	1820	40-Φ48	52	1930	1820	40-Φ55	64	1975	1860	40-Φ60	84
1800	3070	2670	2110	2115	2020	44-Φ48	56	2130	2020	44-Φ55	68
2000	3250	1980	2310	2325	2230	48-Φ48	60	2345	2230	48-Φ60	70

PN4.0-PN10.0MPa液壓自力式多功能活塞閥外型尺寸及連接尺寸表

公稱通徑	外形尺寸 mm （參考值）			連接尺寸 mm（標準值）
	外形尺寸 mm （參考值）			PN4.0 MPa				PN6.3 MPa				PN10.0 MPa
	L	H1	H2	D	D1	n-Φd	b	D	D1	n-Φd	b	D	D1	n-Φd	b
100	450	210	190	235	190	8-Φ23	19	250	200	8-Φ27	30	265	210	8-Φ30	36
125	450	240	230	270	220	8-Φ27	23.5	295	240	8-Φ31	34	315	250	8-Φ33	40
150	480	380	270	300	250	8-Φ27	26	345	280	8-Φ33	36	355	290	12-Φ33	44
200	600	420	390	375	320	12-Φ31	30	415	345	12-Φ37	42	430	360	12-Φ36	52
250	730	490	475	450	385	12-Φ34	34.5	470	400	12-Φ37	46	505	430	12-Φ39	60
300	850	540	550	515	450	16-Φ34	39.5	530	460	16-Φ37	52	585	500	16-Φ42	68
350	980	660	590	580	510	16-Φ37	44	600	525	16-Φ39	56	655	560	16-Φ48	74
400	1100	815	620	440	585	16-Φ40	48	670	585	16-Φ43	60	715	620	16-Φ48	82
450	1200	965	720	685	610	20-40	49
500	1250	1060	790	755	670	20-Φ43	52
600	1450	1260	875	890	795	20-Φ49	58
700	1650	1350	1040	995	900	24-Φ48	68
800	1850	1515	1270	1140	1030	24-Φ57	76
