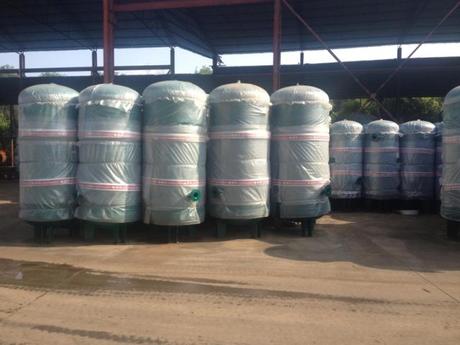

儲氣罐作為空氣壓縮機的一個后配置，它能儲存一定量的空氣，且輸出之壓比較平穩，同時能降低氣路中的溫度，除去空氣中的水分、灰塵、雜質等，也可減少干燥機的負荷。

儲氣罐產品有立式、臥式儲氣罐、真空罐、換熱器、油水分離器、精密過濾器、油槽、水箱和分氣罐等產品。

儲氣罐的功效

儲氣罐在現場運用中主要有以下功能：緩沖、降溫、除水和儲能。如果客戶對油分含量的要求相稱高，則建議配兩支后過濾器（精密過濾器+活性炭過濾器）；某些特別行業（如食物、醫藥、電子等），甚至還須要配置吸附式干燥器及絕對過濾器。（一般配置在出產現場）后處理設備的建議配置：壓縮機、前置儲氣罐、前置過濾器、冷干機、后置過濾器、后置儲氣罐。

1、空壓機。

2、前置儲氣罐的主要功能：緩沖、降溫、除水、除油。空氣通過儲氣罐時高速的氣流撞擊到儲氣罐壁使其發生匯流，在儲氣罐內使溫度快速降低，使大批的水蒸氣得到液化，從而去除大量的水份及油份。

3、前置過濾器的主要功能：去除部分液態水、油以及直徑大于1μm的顆粒物。不管是其它殼管式冷干機仍是冷凍式冷干機，前置過濾器都是必配的，否則，一旦管路上的鐵銹以及其它顆粒物入入蒸發器，都會大大下降冷干機的工作效力，甚至破壞蒸發器。

4、冷干機的主要功能：首先，去除大部分水蒸汽，將壓縮空氣中含水量降到請求的規模內（即ISO8573.1 要求的露點值）；其次，將壓縮空氣中的油霧、油蒸氣冷凝，部分被冷干機氣水分離器分離排出。

5、后置過濾器的重要功能：去除壓縮空氣中的油霧濃度到更高ｕ尺度，同時去除大于0.01 微米的顆粒物和大于0.003PPM的油液含量（正常情形下，后置過濾器處幾乎是沒有液態水排出的，如果有，則闡明冷干機內部的汽水分離器或者排水閥有問題）。

6、后置儲氣罐的主要功能：儲能、緩沖。防止過濾器堵塞后造成氣壓的不穩。依據不同的用氣要求選配合理的儲氣罐，一般為前置儲氣罐的2倍。

儲氣罐的利用

空壓機氣體如果一出來就進入儲氣罐，通過儲氣罐、過濾器、再到干燥機。由于空壓機壓縮空氣在儲氣罐的作用下，空氣通過儲氣罐時高速的氣流撞擊到儲氣罐壁使其產生匯流，在儲氣罐內使溫度快速下降，使大量的水蒸氣得到液化，從而去除大量的水份及油份，從而減輕冷干機的大量負荷（在這里大家可以做個實驗：在儲氣罐 里有壓縮空氣時，把下面的排污閥打到全開，讓氣體從排污閥流出，不用多久，就會呈現兩種可能： ①排污閥很冷，并可以瞅到有冰塊排出； ②儲氣罐里因為冰堵也會涌現剩下3- 4公斤的壓力排不出來。在這就可以望出儲氣罐的冷卻量）在壓縮空氣經過儲氣罐時，因為儲氣罐能儲存必定量的空氣，且輸出之壓對比平穩，平穩氣流經由過濾器 而對過濾器過濾機能也大大進步，是過濾器的使用壽命也得到延伸，在精密過濾器后的儲氣罐主要起到緩沖和儲能作用，使進入車間的空氣穩固平穩的輸入！ 所以準確的管路配置應當是：空壓機→儲氣罐→初級過濾器→冷干機→精密過濾器→儲氣罐→用戶車間。

儲氣罐的配置要求

1、塑韌性要高：筒體材質塑韌性要好，受力平均，應力散布合理，筒體上需開設有安全信號孔，確保安全。

2、耐腐蝕性要好：內筒采取耐腐蝕性好的資料，且進行打消應力暖處置，無硫化氫應力腐化。

3、抗疲勞性要好：最好采納有限元進行疲勞剖析設計，確保設備抗疲勞性。

震撼對儲氣罐的影響

因為在氣流的擾動下，普通儲氣罐內壁對粒子的粘附、釋放、沉降、撞擊等情況頻頻發生，而且這種情況又取決于氣體壓力、粒子的固有密度、粒子的形狀和大小，壓縮機的運轉狀況等等因素。 在氣罐既不進氣又不出氣的靜態狀態下，大于1μm 的粒子在不到16小時的時間內，就完整沉降到氣罐底部，而0.1μm的粒子幾乎要在兩周的光陰內能力完全沉降。在運作進程中動態氣體狀況下，罐內粒子始終是懸浮的，而且，粒子濃度分布是不均勻的，重力沉降使得罐頂?shù)牧Ｗ訚舛龋h遙低于罐底部的粒子濃度，而擴散作用使得氣罐壁左近有著較低的粒子濃度，撞擊過 程主要產生在氣罐進、出口，此刻罐內釋放的粒子基礎集中在撞擊點鄰近，尤其是懸浮粒子中比擬重的粒子液不可能移動到氣罐的頂部。氣罐本身是粒子的集散地， 也可以說是粒子的污染源，這樣的裝備設置在站房系統的末端，將會導致站房內各種凈化手腕失去意義，當儲氣罐設置在壓縮機冷卻器后、各種干燥、凈化設備前， 不管什么原因產生的罐內粒子，都可以由后面的凈化設備予以除去。

結論

合理設置潔凈的壓縮空氣系統，儲氣罐可使氣動工具能夠安穩、正常的工作，就應該使用無脈沖、無波動的壓力量體做為動力源。而壓縮空氣儲氣罐，就是戰勝活塞壓縮機運行造成的氣體脈沖和壓力波動，以及分離凝結水和貯存緊縮空氣等。 對于螺桿收縮機、離心壓縮機，儲氣罐首先是儲氣，其次為分別凝結水。當在短時光內有大用氣負荷時，可由儲氣罐提供幫助氣量彌補供給，使管網中壓力降落波動不大，從而使壓縮機啟動頻率或負荷調節頻率，始終處于容許的、合理的范疇之內，所以，儲氣罐是站房工藝體系的主要組成部門。 對于壓縮空氣系統的儲氣罐，應設置在壓縮機（寒卻器）、除油器后、冷凍干燥前的地位上，而不應像普通壓縮空氣系統那樣，放在站房管道系統的最末端。當然，如果有前提在最末端再增添一個儲能罐才是最好的選擇。
