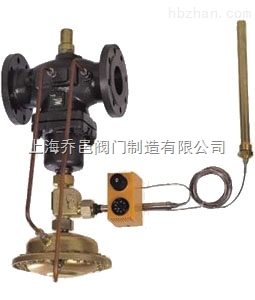

自力式流量溫度組合閥V130D05T06/V130D05T17
自力式流量溫度組合閥V130D05T06/V130D05T17參數 自力式流量溫度組合閥V130D05T06/V130D05T17尺寸 自力式流
品牌
上海喬邑型號
V130D05T06/V130D05T17瀏覽次數
86 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:自力式流量溫度組合閥V130D05T06/V130D05T17
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【自力式流量溫度組合閥V130D05T06/V130D05T17】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品詳細介紹：
自力式流量溫度組合閥V130D05T06/V130D05T17主要應用于工藝過程控制中的流量和溫度調節，可用于最高200℃的非腐蝕性的液體等介質，按優先動作原理工作，不能同時控制兩個參數。
型號
|
類別 |
流量、溫度組合閥（溫度升高閥關） |
|||
|
控制液體溫度 |
控制液體溫度或氣體溫度 |
|||
|
硬密封 |
軟密封 |
硬密封 |
軟密封 |
|
|
型號 |
V130D05T06 |
V131D05T06 |
V130D05T17 |
V131D05T17 |
控制閥主要技術參數
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
額定流量系數 Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
|
|
有效壓力下 最大流量（m3/h）※ |
0.02 MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
|
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
|
|
公稱壓力（MPa） |
1.6；4.0 |
|||||||||||
|
最高工作溫度（℃） |
≤140 |
|||||||||||
|
硬密封配隔離罐≤200 |
≤400 |
|||||||||||
|
壓力平衡元件 |
波紋管 |
滾動膜片 |
||||||||||
|
法蘭標準 |
ANSI JIS DIN GB JB(特殊可按用戶提供) |
|||||||||||
|
閥體材質 |
鑄鐵；鑄鋼；鑄不銹鋼 |
|||||||||||
|
閥芯材質 |
不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈 |
|||||||||||
|
最高工作壓力 |
公稱壓力（注意△Pmx及工作壓力與工作溫度的關系） |
|||||||||||
注：※有效壓力指節流板前后的差壓，表中有效壓力下的最大流量適用于水，其它介質需通過公式換算。
執行器主要技術參數
|
有效面積（cm2） |
250 |
630 |
|
有效壓力（MPa） |
0.02；0.05 |
|
|
允許上下膜室之間最大壓差（MPa） |
0.4 |
0.15 |
|
材質 |
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 |
|
|
控制管線、接頭 |
銅管或鋼管10×1；卡套式接頭R1/4″ |
|
T06、T17執行器主要技術參數
|
執行器型號 |
T06 |
T17 |
|
溫度設定范圍（℃） |
-20～50 20～90 40～110 60～130 |
|
|
特殊溫度設定（℃） |
110～180 180～250 |
|
|
超溫保護 |
超過設定值100℃以內 |
|
|
時間常數（S） |
15 |
20 |
|
溫包材質 |
銅鍍鎳 |
|
|
毛細管長度（m） |
5，10，15（根據用戶要求提供） |
|
性能指標
|
允許泄漏量 （在規定試驗條件下） |
硬密封 |
4×10-4閥額定容量 |
||
|
軟密封 |
DN15～50 |
DN65～125 |
DN150 |
|
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
||
允許壓差
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
最大允許壓差 △P(MPa) |
PN16 |
1.6 |
1.5 |
0.5 |
||||||||
|
PN40 |
2.0 |
|||||||||||
上海喬邑閥門為您提供專業的【自力式流量溫度組合閥V130D05T06/V130D05T17】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
