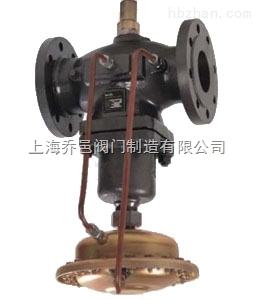

自力式流量調節閥V130D05/V131D05
自力式流量調節閥V130D05/V131D05參數 自力式流量調節閥V130D05/V131D05尺寸 自力式流量調節閥V130D05/V131
品牌
上海喬邑型號
V130D05/V131D05瀏覽次數
77 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:自力式流量調節閥V130D05/V131D05
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【自力式流量調節閥V130D05/V131D05】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品詳細介紹：
自力式流量調節閥V130D05/V131D05是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力支化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。
自力式流量調節閥V130D05/V131D05由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代閥門產品，其特點有：
1、無需外加驅動能源的節能型自控系統．設備費用低；
2、結構簡單．維護工作量小；
3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
4、指揮操作型較直接作用型動態響應快。精度高，可調比大；
5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。
型號
流量調節閥：V130D05(硬密封) V131D05(軟密封)
控制閥主要技術參數
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
額定流量系數Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
|
公稱壓力MPa |
1.6；4.0 |
|||||||||||||
|
有效壓力下最大流量（m3/h） |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
|
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
|
|
噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
最高工作溫度 ℃ |
≤140 |
|||||||||||||
|
硬密封配隔離罐≤200 |
配隔離罐 加長件≤200 |
|||||||||||||
|
壓力平衡元件 |
波紋管 |
滾動膜片 |
||||||||||||
|
法蘭標準 |
ANSI、JIS、DIN、GB、JB(特殊可按用戶提供) |
|||||||||||||
|
閥體材質 |
鑄鐵；鑄鋼；鑄不銹鋼 |
|||||||||||||
|
閥芯材質 |
不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈 |
|||||||||||||
|
最高工作壓力 |
公稱壓力(注意△Pmax及工作壓力與工作溫度的關系) |
|||||||||||||
執行器主要技術參數
|
有效面積（cm2） |
250 |
630 |
|
有效壓力(MPa) |
0.02；0.05 |
|
|
允許上下膜室之間壓差(MPa) |
0.4 |
0.15 |
|
材質 |
膜蓋:鋼板鍍鋅；膜片:EPDM或FKM夾纖維 |
|
|
控制管線、接頭 |
銅管或鋼管 |
|
性能指標
|
控制精度 |
±5％ |
|||
|
允許泄漏量（在規定試驗條件下） |
軟密封 |
4×10-4額定容量 |
||
|
硬密封 |
DN15～50 |
DN65～125 |
DN150～250 |
|
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
||
允許壓差
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
最大允許壓差△P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
|||||||||
|
PN40 |
2.0 |
|||||||||||||
外形尺寸及重量
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
φR mm |
263 |
380 |
|||||||||||
|
H mm |
150 |
520 |
|||||||||||
|
約重 |
21 |
23 |
24 |
27 |
31 |
36 |
47 |
55 |
74 |
93 |
118 |
178 |
261 |
上海喬邑閥門為您提供專業的【自力式流量調節閥V130D05/V131D05】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
