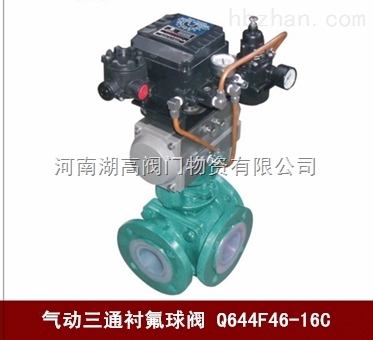

Q644F46氣動三通襯氟球閥

產品概述

Q644F46氣動三通襯氟球閥采用了氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具 有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，氣動三通襯氟球閥適用于各種工業管道中液體和 氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供晨大的流量，并可用于掃線清洗或隔離輸送的管道。

氣動三通L型襯氟球閥主要由氣動執形機構與L型流道三通球閥組成，用于管道當中合流與分流。Q644F46氣動L型三通襯氟球閥采用軟密封設計并且采用L型雙口孔道，改變球芯與管道 的相對角度，可以對直支管道流體實現不同的組合控制，常用于介質流向的切換，從而實現互通互聯，與T型三通球閥流道有所區別。

Q644F46/Q645F46氣動三通襯氟球閥結構圖

氣動三通襯氟球閥 技術參數

氣動三通襯氟球閥 執行器參數

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

Q644F/Q645F氣動三通襯氟球閥 零件材料
