Q641F46氣動襯氟球閥廠家,河南氣動襯氟球閥現貨
氣動襯氟球閥 襯氟球閥報價 氣動球閥直銷
品牌
湖高型號
Q641F46瀏覽次數
106 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:Q641F46氣動襯氟球閥廠家,河南氣動襯氟球閥現貨
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

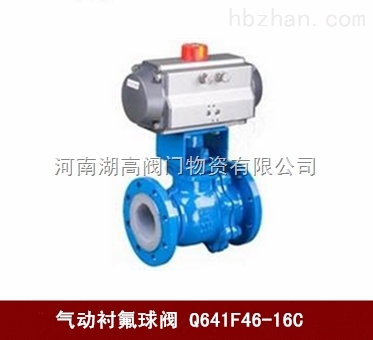

Q641F46氣動襯氟球閥
產品概述
Q641F46氣動襯氟球閥是由雙(單)作用氣動活塞式執行器和襯氟球閥組成，它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通襯氟球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。
Q641F46氣動襯氟球閥可作開關或調節之用，全通徑氣動襯氟球閥提供最大的流量，并可用于掃線清洗或隔離輸送的管道，其廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、lv氣、強堿、王水等具有強腐蝕性的介質。
氣動襯氟球閥結構圖
Q641F46/Q641F4氣動襯氟球閥主要零部件材料表
序號
零件名稱
材料名稱
Q641F46-Z
Q641F46-C
Q641F46-P
Q641F46-R
Q641F46-PL
Q641F46-RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥桿
WCB
WCB
CF8
CF8M
CF3
CF3M
3
內襯材料
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4
填料壓蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)聚四氟乙烯
6
螺栓
35
35
1Crl7Ni2
1Crl7Ni2
1Cr18Ni2
1Cr18Ni2
7
緊固螺母
45
45
OCrl8Ni9
OCrl8Ni9
0Cr18Ni9
0Cr18Ni9
Q641F46/Q641F4氣動襯氟球閥氣動執行器主要技術參數表
氣動執行器
型號
QW系列、AT系列、AW系列
氣源壓力
0.4 ～ 0.8 MPa
最大回轉角度
90°～92°
回信器
AC220V、AC110V、DC24V
控制信號
氣信號：0.02 ～0.1 MPa
控制氣源
潔凈、干燥壓縮空氣
Q641F46/Q641F4氣動襯氟球閥主要外形尺寸表
公稱通徑
DN(mm)
公稱壓力
PN(MPa)
主要尺寸
執行器型號
L
D
D1
D2
f
b
Z-φd
15
1.6
140
95
65
45
2
14
4-φ14
QW-TZ01/AT50D
20
140
105
75
55
2
16
4-φ14
QW-TZ01/AT50D
25
150
115
85
65
2
16
4-φ14
QW-TZ01/AT63D
32
165
135
100
78
2
18
4-φ18
QW-TZ02/AT63D
40
180
145
110
85
3
18
4-φ18
QW-TZ02/AT75D
50
200
160
125
100
3
20
4-φ18
QW-TZ02/AT75D
65
220
180
145
120
3
20
4-φ18
QW-TZ03/AT88D
80
250
195
160
135
3
22
8-φ18
QW-TZ04/AT100D
100
280
215
180
155
3
24
8-φ18
QW-TZ04/AT115D
125
320
245
210
185
3
26
8-φ18
QW-TZ05/AT145D
150
360
280
240
21O
3
28
8-φ23
QW-TZ06/AT160D
200
457
335
295
265
3
30
12-φ23
AW17
250
533
405
355
320
3
32
12-φ25
AW20
300
610
460
410
375
4
34
12-φ25
AW28
350
686
520
470
435
4
38
16-φ25
AW28
400
762
580
525
485
4
40
16-φ30
AW35
15
2.5
140
95
65
45
2
16
4-φ14
QW-TZ01/AT50D
20
140
105
75
55
2
16
4-φ14
QW-TZ01/AT50D
25
150
115
85
65
2
16
4-φ14
QW-TZ01/AT63D
32
165
135
100
78
2
18
4-φ18
QW-TZ02/AT63D
40
180
145
11O
85
3
18
4-φ18
QW-TZ02/AT75D
50
200
160
125
100
3
20
4-φ18
QW-TZ02/AT75D
65
220
180
145
120
3
22
8-φ18
QW-TZ03/AT88D
80
250
195
160
135
3
22
8-φ18
QW-TZ04/AT100D
100
280
230
190
160
3
24
8-φ23
QW-TZ04/AT115D
125
320
270
220
188
3
28
8-φ25
QW-TZ05/AT145D
150
360
300
250
218
3
30
8-φ25
QW-TZ06/AT160D
200
457
360
310
278
3
34
12-φ25
AW17
250
533
425
370
332
3
36
12-φ30
AW20
300
610
485
430
390
4
40
16-φ30
AW28
350
686
550
490
448
4
44
16-φ34
AW28
400
838
610
550
-
4
46
16-φ34
AW35
歡迎選購河南湖高閥門物資有限公司【Q641F46-16C氣動襯氟球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
