河南120度Y型三通球閥廠家,Y型三通球閥Q42F-16C價格
120度Y型三通球閥 Y型三通球閥 三通球閥
品牌
湖高型號
Q42F-16C瀏覽次數
94 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南120度Y型三通球閥廠家,Y型三通球閥Q42F-16C價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

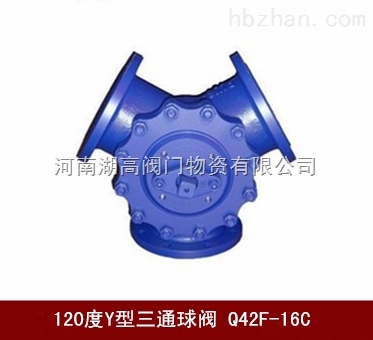

120度Y型三通球閥 Q42F-16C
產品概述
Q42F/H法蘭連接120度斜角Y型三通球閥的流道形式為120度切換，流道平坦，流體阻力小，流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好、很順的切換，該閥外型美觀，結構緊湊合理，密封性能好。Q42F/H法蘭連接120度斜角Y型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃。
120度Y型三通球閥結構圖
Y型三通球閥主要零部件材料表
序號
零件名稱
材質名稱(常規配置)
Q42F/H-C
Q42F/H-P
Q42F/H-R
Q42F/H-RL
1
閥體、閥蓋
WCB
304(CF8)
316(CF3)
316L(CF3M)
2
填料
PTFE、PPL、柔性石墨
3
球體
WCB+HCr
304(CF8)
316(CF3)
316L(CF3M)
4
密封圈
PTFE、PPL
5
墊片
PTFE、PPL
6
閥桿
2Cr13
304
316
316L
7
雙頭螺栓
35CrMoA
304
316
316L
Y型三通球閥主要性能規范表
公稱壓力
PN(MPa)試驗壓力PS(MPa)
殼體
高壓液密封
低壓液密封
1.6
2.4MPa
1.76MPa
0.6MPa
2.5
3.75MPa
2.75MPa
4.0
6.0MPa
4.4MPa
適用工況
適用介質
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度
-28～450℃
執行標準
設計
GB/T12237-89
結構長度
GB12221
連接法蘭
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5
檢驗試驗
GB/T13927、JB/T9092、API598
Y型三通球閥主要外型尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸
L
D
K
R
C
f
N-d
1.6
50
110
160
125
100
20
3
4-?18
65
130
180
145
120
20
3
4-?18
80
150
195
160
135
20
3
8-?18
100
170
215
180
155
22
3
8-?18
125
190
245
210
185
22
3
8-?18
150
210
280
240
210
24
3
8-?23
200
245
335
295
265
24
3
12-?23
250
290
405
355
320
30
3
12-?25
歡迎選購河南湖高閥門物資有限公司【120度Y型三通球閥Q42F-16C】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
