河南FQ41F46襯氟放料球閥廠家,山西FQ41F4襯氟放料球閥價格
襯氟放料球閥 放料球閥 襯四氟球閥
品牌
型號
FQ41F4/FQ41F46瀏覽次數
91 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:
商品名稱:河南FQ41F46襯氟放料球閥廠家,山西FQ41F4襯氟放料球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

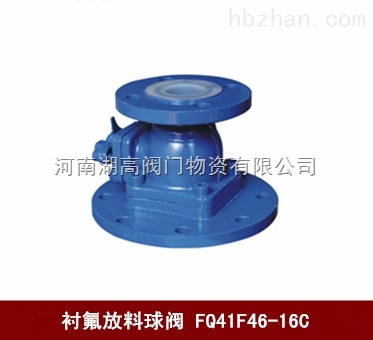

FQ41F4/FQ41F46襯氟放料球閥
產品概述
FQ41F4襯氟放料球閥屬法蘭連接手動直通式浮動球球閥，其采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料PTFE(F4)，適用在-200℃～180℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路、管線上使用。襯四氟放料球閥是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
FQ41F4襯氟放料球閥結構圖
FQ41F4襯氟放料 球閥主要零部件材料表
序號
零件名稱
材料名稱
FQ41F4-Z
FQ41F4-C
FQ41F4-P
FQ41F4-R
FQ41F4-PL
FQ41F4-RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥桿
WCB
WCB
CF8
CF8M
CF3
CF3M
3
內襯材料
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4
填料壓蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)聚四氟乙烯
6
螺栓
35
35
1Crl7Ni2
1Crl7Ni2
1Cr18Ni2
1Cr18Ni2
7
緊固螺母
45
45
OCrl8Ni9
OCrl8Ni9
0Cr18Ni9
0Cr18Ni9
8
操作手柄
WCB
FQ41F46襯氟放料 球閥主要外形尺寸表
公稱通徑
DN(mm)
公稱壓力
PN(Mpa)
主要尺寸(mm)
重量
L
D
D1
D2
Z-φd
f
b
(Kg)
25/50
1.0
125
115/140
85/110
65/90
4-14/4-14
3/3
17/17
6.0
32/65
135
140/160
100/130
78/110
4-18/4-14
3/3
19/17
7.5
40/65
150
150/160
110/130
85/110
4-18/4-14
3/3
19/17
10.0
40/80
150
150/190
110/150
85/125
4-18/4-14
3/3
19/19
10.0
50/80
165
165/190
125/170
100/145
4-18/4-18
3/3
21/19
16.0
50/100
165
165/210
125/170
100/145
4-18/4-18
3/3
21/19
16.0
65/100
180
185/210
145/170
120/145
4-18/4-18
3/3
21/19
20.5
65/125
180
185/240
145/200
120/175
4-18/4-18
3/4
21/20
20.5
80/125
240
200/240
160/200
135/175
8-18/8-18
3/4
21/20
31.0
80/125
240
200/265
160/225
135/200
8-18/8-18
3/4
21/22
31.0
100/150
260
220/265
180/225
155/200
8-18/8-18
3/4
23/22
43.0
100/200
260
220/320
180/280
155/255
8-18/8-18
3/4
23/24
43.0
注：1、表格中的分子=公稱通徑及相應法蘭尺寸；2、表格中的分母=大端法蘭的法蘭尺寸。
FQ41F4襯氟放料 球閥主要技術標準表
設計和制造標準
GB/T12237
結構長度標準
GB/T12221、HG/T3704-2003
法蘭尺寸標準
GB/T9113.1-26、HG/T20592-2009
壓力試驗
GB/T13927-92
檢驗試驗
JB/T9092-99
驅動方式
手動、氣動、電動
公稱壓力
0.6、1.0、1.6、2.5
