河南VQ377F對夾式V型球閥廠家,對夾式V型球閥價格
對夾式V型球閥 對夾式球閥 V型球閥
品牌
湖高型號
VQ377F瀏覽次數
105 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南VQ377F對夾式V型球閥廠家,對夾式V型球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

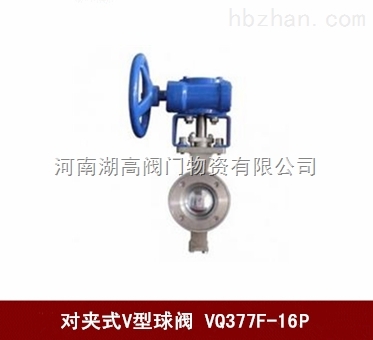

VQ377F對夾式V型球閥
產品概述
VQ377F對夾式V型球閥是一種對夾連接固定球閥，該閥是我廠新開發的硬密封、四氟密封調節球閥。它采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。對夾V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
VQ377F對夾式V型球閥結構圖
對夾式V型球閥的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。適用于經常操作，啟閉迅速，輕便，流體阻力小，結構簡單，相對體積小，重量輕，便于維修，密封性能好，不受安裝方向的限制，介質的流向可任意。
VQ377F對夾式V型球閥主要零件部件材料表
序號
零件名稱
材料名稱
VQ377F-C
VQ377F-P
VQ377F-R
VQ377F-RL
1
底座
WCB
CF8
CF8M
CF3M
2
閥體
WCB
CF8
CF8M
CF3M
3
下閥軸
2Cr13
304
316
316L
4
密封圈
PTFE/PPL
5
球體
CF8
CF8
CF8M
CF3M
6
上閥軸
2Cr13
304
316
316L
7
填料
柔性石墨+不銹鋼/PTFE
8
填料壓蓋
WCB
CF8
CF8M
CF3M
9
壓板
WCB
CF8
CF8M
CF3M
對夾式V型球閥主要性能參數表
公稱壓力
PN(MPa)試驗壓力
適用介質
適用溫度
殼體試驗
密封試驗
1.6
2.4MPa
1.76MPa
水、油、氣及
高粘度、含纖維、
固體顆粒等介質-28℃～550℃
2.4
3.75MPa
2.75MPa
4.0
6.0MPa
4.4MPa
檢驗和試驗標準
JB/T 9092-99 、API 598
四、VQ377F對夾式V型球閥主要外型尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸(mm)
W
W1
d
d1
H1
1.6
25
50
25
64
38
57
40
60
25
82
49
63
50
75
32
100
60
92
65
85
38
120
75
100
80
100
45
131
89
108
100
115
50
158
113
117
125
135
55
180
140
140
150
160
65
216
164
177
200
200
80
268
205
200
250
240
92
326
259
252
300
-
-
-
300
270
2.5
25
50
25
64
38
57
40
60
25
82
49
63
50
75
32
100
60
92
65
85
38
120
75
100
80
100
45
131
89
108
100
115
50
158
113
117
125
135
55
180
140
140
150
160
65
216
164
177
200
200
80
268
205
200
250
240
92
326
259
252
300
-
-
-
300
270
歡迎選購河南湖高閥門物資有限公司【VQ377F-16P對夾式V型球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
