氣動V型調節球閥 概述

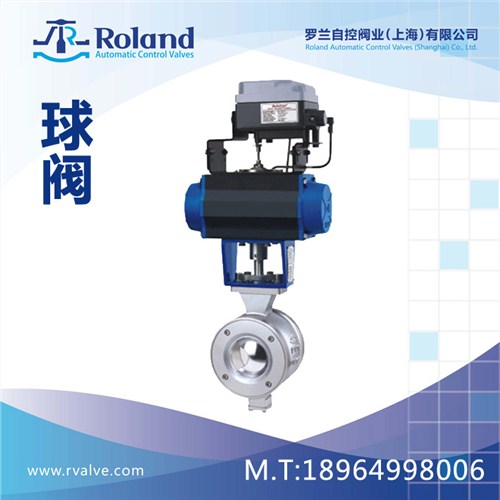

氣動V型調節球閥（簡稱調節球閥），是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定痊器或氣動閥門定位器組合使用。閥芯開有V型切口，與閥座相對轉動產生剪切力，防止卡死。特別適用于泥漿和含有纖維介質，以及含有微小固體懸浮物介質的調節。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節，以達到生產過程按控制要求。

本系列產品公稱壓力等級有PN16、64，公稱通徑范圍從25mm至　300mm ,允許泄漏量等級有Ⅳ級和Ⅵ級。

氣動V型調節球閥 主要零件材料

閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti、　ZG0Cr18Ni12Mo2Ti

閥　桿：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb

閥　板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti

閥桿（板）軸承：0Cr17Ni12Mo2

閥　芯：增強聚四氟乙烯、司鈦萊合金堆焊

閥座（密封環）：聚四氟乙烯（增強）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti

壓　圈：0Cr17Ni12Mo2

填　料：聚四氟乙烯、石墨

閥 座 托 架 ：0Cr17Ni12Mo2

墊　環：氟橡膠0形圈

氣動V型調節球閥 主要技術參數

　公稱通徑D（mm）253240506580100125150200300　額定流量系數kv2236588214520035555479814183900　公稱壓力PN（MPa）1.6、4.0、6.4　流量特性近似等百分比　閥板轉角（度）0°±4至90° ±4°（可調）　操作壓力（MPa）雙作用0.2～1.0、單作用0.3—1.0　適用工作溫度（℃）軟密封：-40～180、硬密封：-60～450　允許壓差（MPa）　　　　　為公稱壓力值4.02.0　允許泄漏量等級軟密封Ⅵ級、硬密封Ⅳ級　動作時間（S）0.5～7執行機構輸出力矩（Nm）5.9～5169*本產品性能指標貫徹GB/T4213—92。

氣動V型調節球閥 外形連接尺寸

公稱通徑

DN(mm)尺寸 (mm)對夾法蘭式LH1H2DDD1D2qZ-Φd25641108565144-1410227760408214511085164-181143057550100160125110164--181243649565120180145120184-1814537910580131195160135208-18165389120100158215180155208-18194402140125180245210185228-18213426165150216280240210248-232294531852002683352952652612-232434732052503264053553203012-2529754024030046046041037503012-25338590290350470----

-

400525----

-
