產品介紹

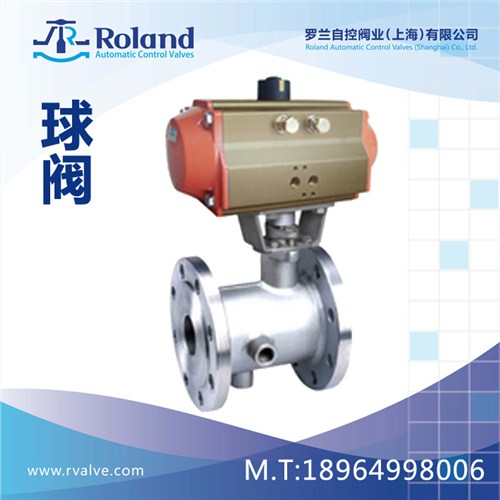

氣動保溫法蘭球閥 概述

氣動保溫法蘭球閥適用于天然氣、油品、化工、冶金、造紙電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體切斷控制，與自動化氣動儀表配套使用。氣動切斷球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料.。固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。

氣動保溫法蘭球閥 主要性能規范

公稱通徑DN（mm）15-250公稱壓力PN（MPa)1.6公稱壓力PS（MPa)強度試驗2.4密封試驗1.76材料\材料代號CPR主要零件閥體WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti蝶板2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti閥桿2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti密封圈增強聚四氟乙烯 對位聚苯填料聚四氟乙烯 柔性石墨適用工況適用介質水、蒸汽、油品硝酸類醋酸類適用溫度-28℃～300℃執行器型號BAW系列、GT系列、SW系列氣源壓力0.4-0.7Mpa

氣動保溫法蘭球閥 主要尺寸及執行器配置

公稱通徑DN(mm)尺寸執行器型號LDD1D2bfn-Φd151309565451424-14AT32201401057555144-14AT50251501158565144-14AT503216513510078164-18AT6340180145110851634-18AT7550200160125100164-18AT7565225180145120184-18AT8880250195160135208-18AT100100280215180155208-18AT125125320245210185228-18AT145150360280240210248-23AT1602004573352952652612-23AT1902505334053353203012-25AT240
