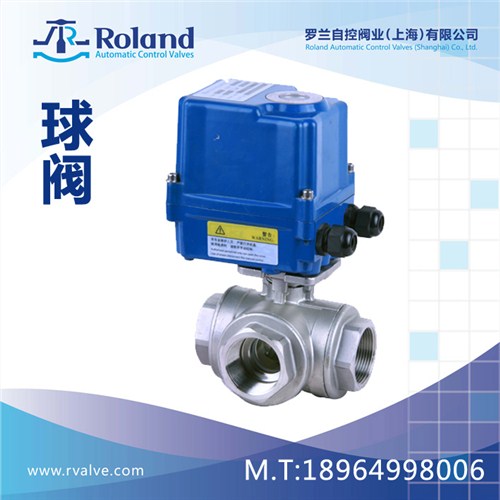

電動三通球閥 流向原理圖

三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

電動三通球閥 主要技術指標

控制精度：0.1%～3.1%可調。

接受控制信號：0～10mA.DC、4～20mA.DC或1～5V.DC。

按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇3、控制精度選擇。

電動裝置全開、全閉位置自動定位標定，方便準確。

按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。

輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。

電動三通球閥 閥門材料1) 軸 Shaft不銹鋼 ANSI3161.4401UNIX5CrNiMo 17 122) 防松螺母 Lock nut不銹鋼 ANSI3041.4301UNIX5CrNi 18 103) 壓緊環型螺母 Gland nut ring不銹鋼 ANSI3041.4301UNIX5CrNi 18 104) 頂部密封環 至p tight ring聚四氯乙烯 PTFE

5) O環 O-Ring氟橡膠 VITON

6) 墊圈 Washer聚四氯乙烯 PTFE

7) 密封圈 Seals聚四氯乙烯 PTFE

8) 閥體 Body不銹鋼 ANSI3161.4408

9) 球閥 Ball不銹鋼 ANSI3161.4401UNIX5CrNiMo 17 1210) 頂部密封 End sealings聚四氯乙烯 PTFE

11) 端部 End不銹鋼 ANSI3161.4408

12) 法蘭 Flange不銹鋼 ANSI3161.4408

電動三通球閥 規格尺寸DNmm.1015202532405065內螺紋尺寸GAS3/8"1/2"3/4"1"1"1/41"1/22"2"1/2通徑 mm.1015202532405065P. 閥門PN40PN40PN40PN40PN40PN40PN25PN25PN25Amm.207,5207,5207,5207,5256,5256,5256,5256,5Bmm.122,5122,5122,5122,5156,5156,5156,5156,5Cmm.6868686894949494Dmm.163,5163,5163,5163,5185185185185Xmm.4444444444444444Emm.120130140150180200220240ΦGmm.90951051151401450165185ΦMmm.60657585100110125145ΦNmm.14/414/414/414/418/418/418/418/4Hmm.249,5252,5260264,5304,5312275,5284,5T. of cycle 50/60 Hzs.15 / 12,515 / 12,515 / 12,515 / 12,515 / 12,515 / 12,515 / 12,515 / 12,5重量Kg.8,18,610,111,520,523,72832,6
