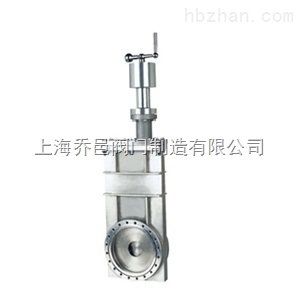

超高真空插板閥CC-A
超高真空插板閥 真空插板閥 插板閥
品牌
上海喬邑型號
CC-A瀏覽次數
65 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:超高真空插板閥CC-A
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【CC-A超高真空插板閥】是由上海喬邑閥門制造有限公司生產銷售的，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
CC-A超高真空插板閥是通過手柄以螺桿傳動推動鋼球架運動，撐開閥板關閉，又靠彈簧力收攏閥板，打開后再退出的真空閥門。閥門適用于超高真空系統中接通或截止氣流之用。高真空系統中接通或截止氣流之用。
CC-A型系列超高真空插板閥適用的工作介質為潔凈的空氣和非腐蝕性氣體。
主要技術性能
|
適用范圍(Pa) |
105～1.3x10-7 |
|
閥門漏率(Pa.L/S) |
DN≤200為≤1.3x10-7 |
|
閥門烘烤溫度（℃） |
≤150(除傳動裝置外) |
|
開閥時閥板兩側壓力差(Pa) |
≤2.7x103 |
|
閥板密封件 |
氟橡膠 |
|
軸封處密封件 |
不銹鋼波紋管 |
主要外形連接尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦD0 |
ΦD1 |
ΦD2 |
ΦD3 |
H |
A |
n-d |
L |
L1 |
B |
法蘭標準 |
|
CC-50A |
50 |
89 |
72.4 |
61.6 |
55.6 |
/ |
60 |
91 |
8-M8 |
493 |
165 |
80 |
GB/T6071 |
|
CC-63A |
63 |
114 |
92.1 |
82.6 |
76.6 |
/ |
65 |
105 |
8-M8 |
547 |
190 |
80 |
|
|
CC-80A |
80 |
130 |
110 |
99 |
93 |
/ |
65 |
130 |
16-M8 |
607 |
225 |
80 |
|
|
CC-100A |
100 |
152 |
130.2 |
120.7 |
114.7 |
/ |
70 |
152 |
16-M8 |
660 |
267 |
100 |
|
|
CC-150A |
150 |
202 |
181 |
171.5 |
165.5 |
/ |
70 |
202 |
20-M8 |
784 |
350 |
100 |
|
|
CC-200A |
200 |
254 |
231.8 |
222.3 |
216.6 |
/ |
80 |
251 |
24-M8 |
882 |
426 |
100 |
|
|
CC-250A |
250 |
314 |
288 |
308 |
275 |
271 |
85 |
300 |
24-M10 |
1146 |
570 |
130 |
JB5278 |
|
CC-300A |
300 |
365 |
338 |
353 |
323 |
318 |
90 |
352 |
32-M10 |
1206 |
613 |
130 |
/ |
上海喬邑閥門為您提供優質的【CC-A超高真空插板閥】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
