氣動超高真空插板閥CCQ-A
氣動真空插板閥 CCQ-A氣動超高真空插板閥 高真空插板閥
品牌
上海喬邑型號
CCQ-A瀏覽次數
65 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動超高真空插板閥CCQ-A
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【CCQ-A氣動超高真空插板閥】是由上海喬邑閥門制造有限公司生產銷售的，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

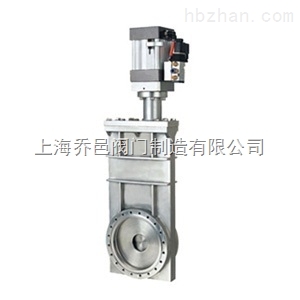

CCQ-A氣動超高真空插板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞，驅動閥板作上下運動，實現閥門的開啟或關閉，從而達到在超高真空系統中接通或切斷氣流的目的。
CCQ-A型系列氣動超高真空插板閥適用的工作介質為潔凈的空氣和非腐蝕性氣體。
主要技術性能
|
適用范圍(Pa) |
105～1.3x10-7 |
|
閥門漏率(Pa.L/S) |
DN≤200為≤1.3x10-7 |
|
閥門烘烤溫度（℃） |
≤150(除傳動裝置外) |
|
開閥時閥板兩側壓力差(Pa) |
≤2.7x103 |
|
氣源壓力（MPa） |
0.4～0.6 |
|
電源電壓 |
標準出廠：AC220V/50Hz |
|
信號反饋 |
標準出廠：不帶反饋信號 |
主要外形連接尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦD0 |
ΦD1 |
ΦD2 |
ΦD3 |
H |
A |
n-d |
L |
L1 |
B |
法蘭標準 |
|
CCQ-50A |
50 |
89 |
72.4 |
61.6 |
55.6 |
/ |
60 |
91 |
8-M8 |
515 |
153 |
62 |
GB/T6071 |
|
CCQ-63A |
63 |
114 |
92.1 |
82.6 |
76.6 |
/ |
65 |
105 |
8-M8 |
590 |
180 |
62 |
|
|
CCQ-80A |
80 |
130 |
110 |
99 |
93 |
/ |
65 |
130 |
16-M8 |
608 |
220 |
75 |
|
|
CCQ-100A |
100 |
152 |
130.2 |
120.7 |
114.7 |
/ |
70 |
152 |
16-M8 |
655 |
267 |
94 |
|
|
CCQ-150A |
150 |
202 |
181 |
171.5 |
165.5 |
/ |
70 |
202 |
20-M8 |
707 |
350 |
94 |
|
|
CCQ-200A |
200 |
254 |
231.8 |
222.3 |
216.6 |
/ |
80 |
251 |
24-M8 |
806 |
426 |
112 |
|
|
CCQ-250A |
250 |
314 |
288 |
308 |
275 |
271 |
85 |
300 |
24-M10 |
1125 |
550 |
112 |
JB5278 |
|
CCQ-300A |
300 |
365 |
338 |
353 |
323 |
318 |
90 |
352 |
32-M10 |
1195 |
613 |
140 |
/ |
上海喬邑閥門為您提供優質的【CCQ-A氣動超高真空插板閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶?、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
