  • 項目名稱：空壓站群網控制系統案例

  • 項目單位：南昌方大特鋼

  • 項目時間：2015/08/31

         方大特鋼科技股份有限公司（前身為南昌長力鋼鐵股份有限公司），是南昌鋼鐵有限責任公司最主要的子企業。在崗員工近8000人， 各類專業技術人員1100余人。方大特鋼科技股份有限公司是具有煉焦、燒結、煉鐵、煉鋼、軋鋼全流程生產工藝和配套設施，擁有彈 簧扁鋼和汽車零部件產品特色優勢的鋼鐵聯合企業。

控制對象：

 控制要求：

1.對5個空壓站（壽力、阿特拉斯、英格索蘭）進行集中監控改造；

2.自動生成壓力、溫度、電流曲線，利于設備操控；

3.自動上傳運行數據，上位機自動生成運行曲線圖和報表；

4.每臺壓縮機設定聯控運行控制、手動運行控制、遠程操作控制。

控制效果：

空壓機通信采集數據：

運行時間、加載時間、環境溫度、機頭溫度、油細分離前壓力、后壓力、壓差等參數；運行狀態：運行、停機、加載、卸載、滿載、報警、故障等狀態；報警參數：溫度報警、壓力報警、主機過載、電壓異常、空濾堵塞、油濾堵塞、油細分離壓差報警、傳感器失靈等。

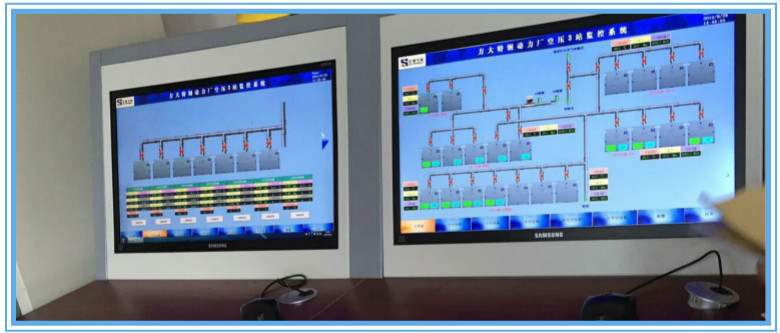

1、現場PLC監控系統與上位機遠程管理平臺工控機采用光纖以太網聯接。自動上傳運行數據，上位機自動生成運行曲線圖和報表。

2、原空壓機出氣總管流量、壓力、溫度參數接入本系統；自動生成壓力、溫度、電流曲線，利于設備操控。

3、報警或故障信息存儲，報警或故障時壓縮機運行參數存儲；形成數據庫，方便查閱以及采取應對措施。

4、上位機和PLC現場監控系統柜都具有聲光報警系統。

5、每臺壓縮機設定聯控運行控制、手動運行控制、遠程操作控制。

6、上位機和PLC現場監控系統柜都通過通信或硬接點端子控制空壓機啟動、停止、加載、卸載、聯動運行。

7、設定空久停機，避免長時間卸載運行浪費電能。

8、通過監控空壓機運行、停止、加載、卸載計算加載率和排氣比率。同一套壓縮空氣系統內，較大功率空壓機加載率和排氣比率等于或小于較小功率空壓機額定排氣量時，自動控制停止大功率空壓機，啟動小功率空壓機運行。一個小時內，每臺空壓機啟停次數在5次內。
