滬山閥門制造（上海）有限公司 是國內著名〖ZZYP-16Ⅱ型指揮器操作式自力式壓力調節閥〗制造商，也是國內大型【自力式調節閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖ZZYP-16Ⅱ型指揮器操作式自力式壓力調節閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

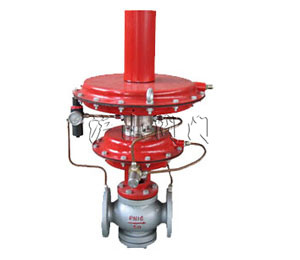

ZZYP-16Ⅱ型指揮器操作式自力式壓力調節閥(簡稱ZZYP-16Ⅱ自力式調節閥)無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥的閥芯位置，改變流經閥門的介質流量，使閥門后端壓力(B型)或前端壓力(K型)保持恒定。ZZYP-16BⅡ主要用在閥前壓力較高(0.2-0.8MPa)而閥后力很低(0.5-100Kpa)，例如50mmH_2O(水柱)的場合，ZZYP-16KⅡ只用在泄氮裝置上，并且與供氮裝置配套使用。單獨使用時請用ZZVP閥代替。

1、氣體減壓
    如閥前0.2-0.8MPa(高于0.8MPa時閥前面應加減壓閥)，閥后0.5-100KPa。

2、氮封裝置
    供氮和泄氮裝置上

□特點

1、壓力設定在指揮器上實現，因而方便、快捷、省力省時且可在運行狀態下連續設定。
2、控制精確度比ZZY型自力式高1倍左右，故適合在控制精確度高的場合使用。
3、對同一臺閥而言，調節范圍比ZZY型自力式廣。
4、反應特別靈敏，極小的壓力(如50mm水柱的壓力)或極小的壓力變化都可以感知出來。
5、減壓比特別大，例如閥前0.8MPa，閥后50mmH_2O，壓差比達1600!

1、壓力設定彈簧2、指揮器執行機構3、指揮閥4、針閥  5、主閥6、  空氣過濾減壓器

其中ZZYP-16BⅡ閥可以用1臺ZZYP自力式閥+1臺ZZVP型微壓閥代替
其中ZZYP-16KⅡ閥可以用1臺ZZVP型微壓閥代替

口主要零件材料

□應用舉例

1、代替ZZV型微壓閥
    ZZV型微壓閥閥前一般要求介質壓力≤0.1MPa，而ZZYP-16Ⅱ型帶指揮器操作式自力式壓力調節閥則不受此限制。

2、用于氮封裝置
    氮封裝置的貯罐內成品油上端覆蓋氮?dú)猓鋲毫σ话阍?00mmH_2O左右，通過氮封保護裝置加以控制。出液閥開啟放油時，貯罐內液位下降，此時，ZZYP-16BⅡ供氮調節閥開度增大，向貯罐內補充氮?dú)馐箟毫υ黾拥皆O(shè)定值為止。進液閥開啟進油時，液位上升，氣相部分容積減小，氮?dú)鈮毫ι仙藭r(shí)ZZYP-16BⅡ供氮調節閥關閉，而ZZYP-16KⅡ泄氮調節閥在壓力控制器作用下開啟，排出氮?dú)馐箟毫抵猎O(shè)定值。為確保儲罐安全，應在罐頂設置呼吸閥。
    供氮壓力調整：在ZZYP-16BⅡ型壓力調節閥選定一設定值如1KPa(100mm.W.C)，通過調整主彈簧1的預壓縮(拉伸)量來達到；
    泄氮壓力調整：在ZZYP-16KⅡ泄放閥中的壓力控制器部分，通過調整主彈簧預壓縮量達到，一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力設定值，如2Kpa(200mm.W.C)。
    呼吸閥設定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。兩者設定期亦不能靠得太近。呼吸閥型號為：ZFQ-1。ZZYP-16BⅡ壓力設定值為P_C，ZZYP-16KⅡ壓力設定值P₁，P_C與P₁兩值不能靠得太近，以免閥門工作太頻繁，呼吸閥的排放壓力P₂的設定值應大于P₁，P₂與P₁兩值也不能靠得太近。三者關系P_C< P₁< P₂。

□主要技術參數和性能指標

□外形尺寸與重量 DN L S H1 H2 20 150 308 390 715 25 160 308 390 715 32 180 308 390 735 40 200 394 435 755 50 230 394 435 755 65 290 394 435 795 80 310 394 435 795 100 350 394 435 825 150 480 498 565 1105

以上均以PN16為例

□連接尺寸及標準

法蘭標準：GB9113-2000；
法蘭密封面型式：凸面；
信號接口：內螺紋M16×1.5；
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、JPI等標準

□型號編制說明

Z：執行器大類
Z：自力式系列產品
Y：壓力調節閥
P：單座
Ⅱ：相對于ZZYP-16(25、40、64)控制壓力而言，第Ⅱ設計系列

□應用設計實例

上例以貯罐1KPa為例
1、ZZYP-16BⅡ閥門的取壓位置應離貯罐(或緩沖罐)較近。
2、壓力表應置于取壓點不遠處，以免引起不必要的爭議。
3、ZZYP-16BⅡ閥后管道不宜太小(一般大于閥前管道)。
